СНИП окна и двери жилых зданий
ГОСТ 11214-86 от 1987-01-01. Окна и балконные двери деревянные с двойным остекленением для жилый и общественных зданий.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ДВОЙНЫМ
ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
Wooden windows and balcony doors of double glazing
for dwelling and public buildings.
Types, structure and dimensions
ОКП 53 6131, 53 6132
Дата введения 1987-01-01
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
И.В.Строков (руководитель темы); Б.А.Филозофович; И.С.Посельская; Г.Г.Коваленко; Н.Н.Цаплев, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 14.11.85 N 191
3. ВЗАМЕН ГОСТ 11214-78
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
¦Обозначение НТД, на¦Номер пункта,¦Обозначение НТД, на¦Номер пункта,¦
¦который дана ссылка¦ приложения ¦который дана ссылка¦ приложения ¦
¦ГОСТ 538-88 ¦Приложение 3 ¦ГОСТ 8242-88 ¦2.2, 2.3 ¦
¦ГОСТ 5087-80 ¦Приложение 3 ¦ГОСТ 23166-78 ¦2.1, приложе-¦
¦ГОСТ 5088-94 ¦2.6, приложе-¦ ¦ ¦
Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери, изготовляемые по настоящему стандарту, подразделяют на типы: С — со спаренными створками и дверными полотнами; Р — с раздельными створками и дверными полотнами.
1.2. Габаритные размеры окон, балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий — указанным на черт.1 и в приложении 1; для общественных зданий — указанным на черт.2 и в приложении 2. Окна и балконные двери, приведенные на черт.1, допускается применять и для общественных зданий.
1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М=100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя допускается изготовлять шириной на 80 мм больше указанных, за счет увеличения широких створок, а окно размерами 15-6 модулей — шириной на 70 мм меньше указанного, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.
1.4. Для жилых зданий, возводимых в IV климатическом районе, допускается применять окна с узкой створкой (без форточки).
1.5. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком — в негативном изображении.
1.6. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:
¦ ¦ ¦ ¦ ¦ +— Обозначение настоящего стандарта
¦ ¦ ¦ ¦ +—— Буквы, означающие: А, В и Г — варианты ри-
¦ ¦ ¦ ¦ сунков одного размера; Н — окно в негатив-
¦ ¦ ¦ ¦ ном изображении; Л — левое окно или левую
¦ +—————- Тип изделия по п.1.1 (С или Р)
+——————- Вид изделия: О — окно; Б — балконная дверь
В конце марки окон и балконных дверей с одинарным остеклением, перед обозначением стандарта, добавляют цифру 1 через тире.
Примеры условных обозначений
Окно типа С для проема высотой 15 и шириной 9 дм, с правой навеской створок: ОС15-9 ГОСТ 11214-86
То же, с левой навеской створок: ОС15-9Л ГОСТ 11214-86
Дверь балконная правая типа С для проема высотой 22 и шириной 9 дм: БС22-9 ГОСТ 11214-86
Окно типа Р для проема высотой 18 и шириной 18 дм, с несимметричным рисунком окна (вариант В):
ОР18-18В ГОСТ 11214-86
То же, в негативном изображении: ОР18-18ВН ГОСТ 11214-86
Окно типа С для проема высотой 15 и шириной 13,5 дм, с форточной створкой:
ОС15-13,5 ГОСТ 11214-86
Дверь балконная правая типа С для проема высотой 22 и шириной 7,5 дм: БС22-7,5 ГОСТ 11214-86
То же, левая: БС22-7,5Л ГОСТ 11214-86
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей типа С для жилых зданий должны соответствовать указанным на черт.3-5, для общественных зданий на черт.6-11, а размеры сечений деталей и притворов — на черт.12-23.
2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей типа Р для жилых зданий должны соответствовать указанным на черт.24-27, для общественных зданий — на черт.37-43, а размеры сечений деталей и притворов для жилых зданий — на черт.28-36, общественных зданий — на черт.44-53.
2.4. Размеры на общих видах окон и балконных дверей даны в свету по наружным сторонам створок, фрамуг, форточек, полотен дверей и по наружным сторонам коробок.
На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.
2.5. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах окон и балконных дверей типа С делают прорези шириной 12 мм, а в окнах и балконных дверях типа Р сверлят отверстия диаметром 10 мм, располагаемые под широкими створками, полотнами балконных дверей и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками — одну прорезь или одно отверстие на середине.
2.6. Наружные створки окон и полотна балконных дверей типа Р должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088. Внутренние створки окон типа С высотой более 1400 мм и шириной более 600 мм, а также высотой более 1000 мм и шириной более 900 мм должны быть навешены на три петли.
2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло толщиной 2,5-3 мм по ГОСТ 111, а для общественных зданий толщиной 3-4 мм.
Толщину стекла уточняют в проекте и при заказе изделий с учетом ветровых нагрузок и шумовых воздействий в районе строительства.
2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.
2.9. По требованию потребителей по периметру оконных и дверных коробок на торцевых и боковых поверхностях допускается устройство продольных пазов различного профиля, заполняемых вкладышами и обрамляемых наличниками при соединении блоков друг с другом.
2.10. В жилых и общественных зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться только наружные элементы окон и балконных дверей типа Р, при этом толщина бруска коробки должна быть не менее 54 мм, а размеры сечений устанавливают в рабочих чертежах.
2.11. Для обеспечения возможности оснащения окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий.
УДК 691.11.028.2 : 006.354 Группа Ж32
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ТРОЙНЫМ
ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
Wooden windows and balcony doors of triple glazing
for dwelling and public buildings.
Types, structure and dimensions
Дата введения 1987-01-01
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
И.В.Строков (руководитель темы); Б.А.Филозофович; И.С.Посельская; Г.Г.Коваленко; Н.Н.Цаплев, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 14.11.85 N 192
3. ВЗАМЕН ГОСТ 16289-80
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта, приложения
Обозначение НТД, на который дана ссылка
Номер пункта, приложения
2.6, приложение 3
2.5, приложение 3
2.1, приложение 3
6. ВНЕСЕНА поправка к ГОСТ 16289-86, опубликованная в ИУС N 8 1997 г.
Настоящий стандарт распространяется на деревянные окна и балконные двери с тройным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери изготовляют по настоящему стандарту с раздельноспаренными переплетами и дверными полотнами.
1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий — указанным на черт.1 и в приложении 1; для общественных зданий — указанным на черт.2 и в приложении 2.
Окна и балконные двери, приведенные на черт.1, допускается применять и для общественных зданий.
1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М=100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт.1 за счет увеличения ширины широких створок, а окно размерами 15-6 модулей — шириной на 70 мм меньше указанной на черт.1, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.
1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком — в негативном изображении.
1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:
Обозначение настоящего стандарта
Буквы, означающие: А, В и Г — варианты рисунков одного размера; Н — окно в негативном изображении; Л — левое окно или левую балконную дверь
Ширина проема, дм
Высота проема, дм
Тип изделия: РС — с раздельноспаренными переплетами и дверными полотнами
Вид изделия: О — окно; Б — балконная дверь
Примеры условных обозначений
Окно правое типа РС для проема высотой 15 и шириной 9 дм:
ОРС15-9 ГОСТ 16289-86
ОРС15-9Л ГОСТ 16289-86
Окно типа РС для проема высотой 15 и шириной 13,5 дм, с форточной створкой:
ОРС15-13,5 ГОСТ 16289-86
То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):
ОРС18-18В ГОСТ 16289-86
То же, в негативном изображении:
ОРС18-18ВН ГОСТ 16289-86
Дверь балконная правая типа РС для проема высотой 22 и шириной 7,5 дм:
БРС22-7,5 ГОСТ 16289-86
БРС22-7,5 Л ГОСТ 16289-86
Типы и габаритные размеры окон и балконных дверей
Типы и габаритные размеры окон и балконных дверей
Примечания к черт.1 и 2.
1. Схемы изделий изображены со стороны фасада.
2. Цифры над схемами изделий означают размеры проемов в модулях.
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт.3-6, размеры сечений — на черт.7-15; для общественных зданий на черт.16-22, размеры сечений — на черт.23-32.
Конструкция, форма, основные размеры и марки окон
и балконных дверей жилых зданий
2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей и по наружным сторонам коробок.
На чертежах, приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и изделий в миллиметрах.
2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками — одно отверстие посередине створок.
2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги — фрамужными приборами по ГОСТ 5090.
2.6. Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.
Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.
2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111 толщиной 2,5-3 мм, а для общественных зданий — толщиной 3-4 мм.
Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.
2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.
2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.
2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.
2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.
2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в приложении 4, спецификация стекол для окон и балконных дверей общественных зданий — в приложении 5; фрамужный соединитель и ручка-упор приведены в приложении 6.
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
Скачать документ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ
ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ
Типы, конструкция и размеры
Государственный строительный комитет СССР
в т.ч. — в том числе
ДВП — древесноволокнистая плита
ДСП — древесностружечная плита
НТД — нормативно-техническая документация
ОТК — отдел технического контроля
ТУ — технические условия
Ур. ч. н. — уровень чистого пола
ЦСП — цементностружечная плита
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ
Типы, конструкция и размеры
Wooden windows and balcony doors for
one-two storey dwelling-houses.
Types, structure and dimensions
ГОСТ
26601-85
Дата введения01.01.86
Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей.
Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче Ro 0,42 и 0,56 м 2 ?°С/Вт, сопротивление воздухопроницанию Ru 0,5 м 2 ?ч?Па/кг при 10 Па, общий коэффициент светопропускания t 0,52 и 0,38, индекс звукоизоляции воздушного шума Iн 28 и 32 дБ.
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери по настоящему стандарту подразделяют на серии: РМ — с раздельными переплетами и дверными полотнами с двойным остеклением; РСМ — с раздельноспаренными переплетами и дверными полотнами с тройным остеклением.
1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт. 1.
1.3. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком — в негативном (зеркальном) исполнении.
1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:
В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.
Примеры условных обозначений
Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):
ОРМ15-6А ГОСТ 26601-85
ОРМ15-6АЛ ГОСТ 26601-85
Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:
БРСМ22-7,5 ГОСТ 26601-85
Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:
ОРМ12-11 ГОСТ 26601-85
То же, в негативном исполнении:
ОРМ12-11Н ГОСТ 26601-85
Типы и габаритные размеры окон и балконных дверей
1. Схемы изделия изображены со стороны фасада.
2. Цифры над схемами изделий означают размеры изделий в модулях (М — модуль, равный 100 мм).
3. Окна шириной 1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых по типовым проектам с панелями шириной 1200 мм.
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт. 2 — 4, а размеры сечений деталей и притворов — на черт. 5 — 12.
2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РСМ должны соответствовать указанным на черт. 13 — 15, а размеры сечений деталей и притворов — на черт. 16 — 23.
2.4. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек и полотен дверей и по наружным сторонам коробок.
На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.
2.5. Для остекления окон и балконных дверей следует применять стекло толщиной 2,0 — 2,5 мм по ГОСТ 111.
2.6. Места установки уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах сечений.
2.7. По периметру оконных и дверных коробок на боковых поверхностях допускается по требованию потребителей выборка четверти для уплотнения стыка при соединении блоков друг с другом.
2.8. Бруски коробок допускается изготовлять клееными по ширине или соединять гвоздями после антисептирования или окраски сопрягаемых поверхностей, при этом соединение не должно иметь зазоров и провесов.
2.9. В зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться окна и балконные двери серии РМ без внутренних створок, при этом ширина сечения коробки может быть уменьшена до 74 мм.
2.10. Для остекления веранд должны применяться наружные створки окон марок ОРМ15-6 и ОРМ15-6А.
2.11. Примеры расположения приборов в окнах и балконных дверях приведены в приложении 1.
2.12. Спецификации стекол для окон и балконных дверей серий РМ и РСМ приведены в приложениях 2 и 3.
Конструкция, форма, основные размеры и марки окон и балконных дверей с двойным остеклением
Сечения по притворам окон и балконных дверей с двойным остеклением
ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий Типы, конструкция и размеры
Утвержден и введен в действие Постановлением Госстроя СССР от 13 апреля 1981 г. N 51
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДВЕРИ ДЕРЕВЯННЫЕ НАРУЖНЫЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ
Wooden external doors for dwellings and public buildings. Types, structure and dimensions
ГОСТ 24698-81
ОКП 53 6110; ОКП 53 6196
Срок введения 1 января 1984 года
Разработан Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.
Исполнители: Ю.А. Арго (руководитель темы), канд. техн. наук; И.В. Строков; И.С. Посельская; Г.Г. Коваленко; З.А. Буркова; Г.В. Левушкин.
Внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР;
Зам. председателя С.Г. Змеул.
Настоящий стандарт распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
Стандарт не распространяется на двери уникальных общественных зданий: вокзалов, театров, музеев, спортивных дворцов, выставочных павильонов, дворцов культуры.
Содержание
- 1 ТИПЫ, РАЗМЕРЫ И МАРКИ
- 2 ТРЕБОВАНИЯ К КОНСТРУКЦИИ
- 3 Приложение 1 Справочное
- 4 Приложение 2 Рекомендуемое
- 5 Приложение 3 Обязательное
- 6 Вклад участника
ТИПЫ, РАЗМЕРЫ И МАРКИ

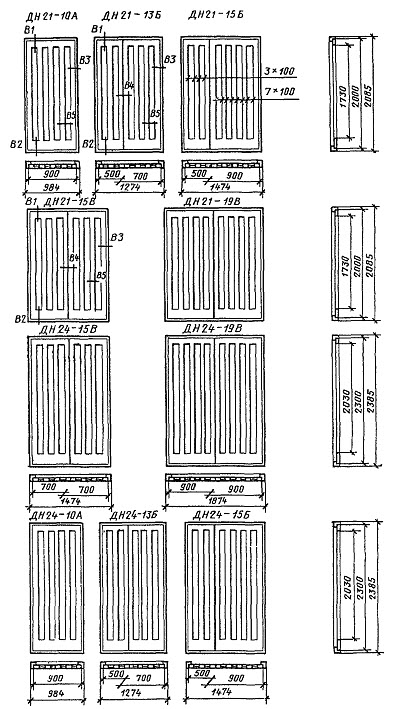

1.1. Двери, изготовляемые по настоящему стандарту, в зависимости от назначения подразделяются на следующие типы:
Н — входные и тамбурные;

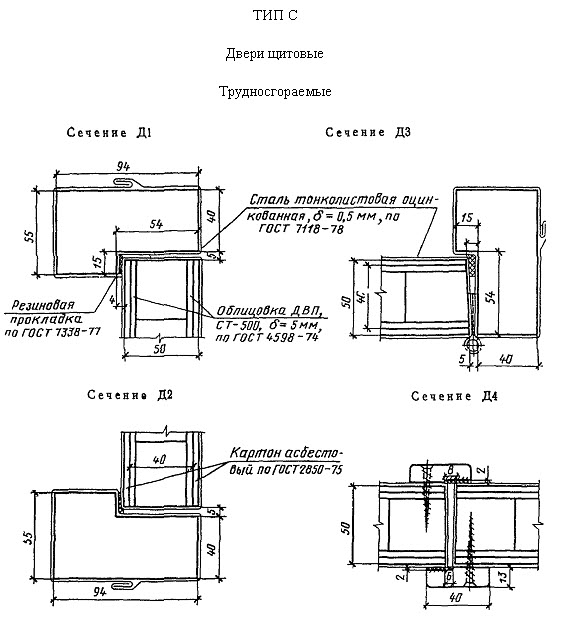

С — служебные;

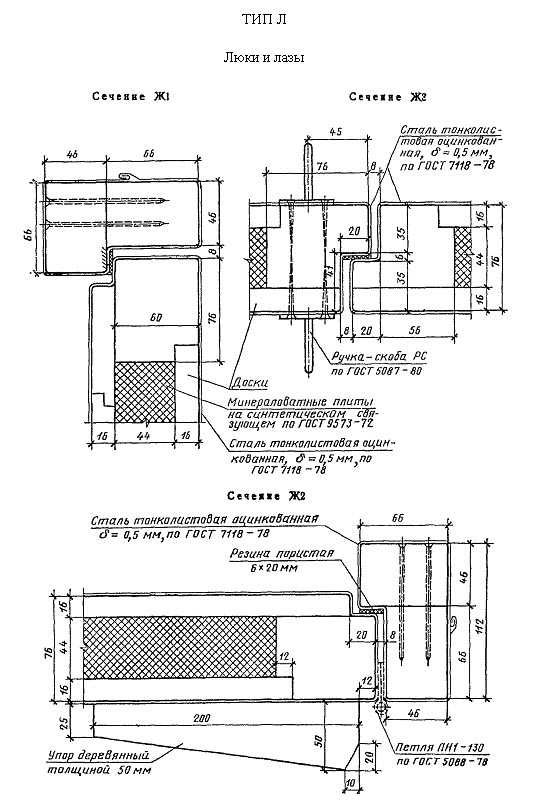

Л — люки и лазы.

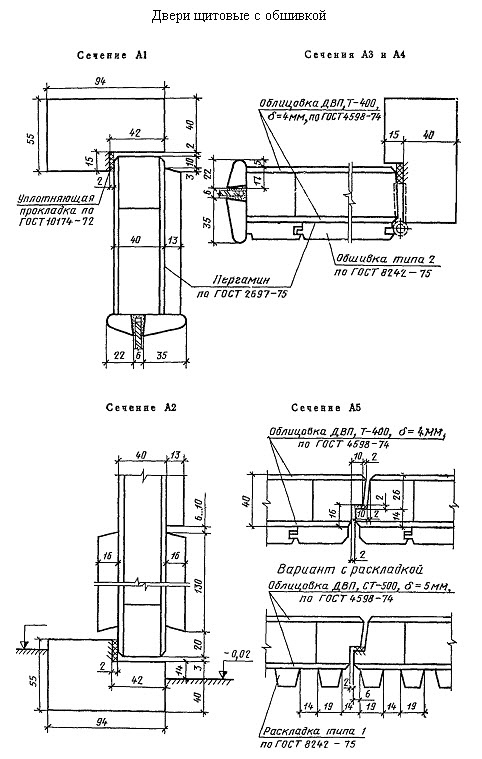

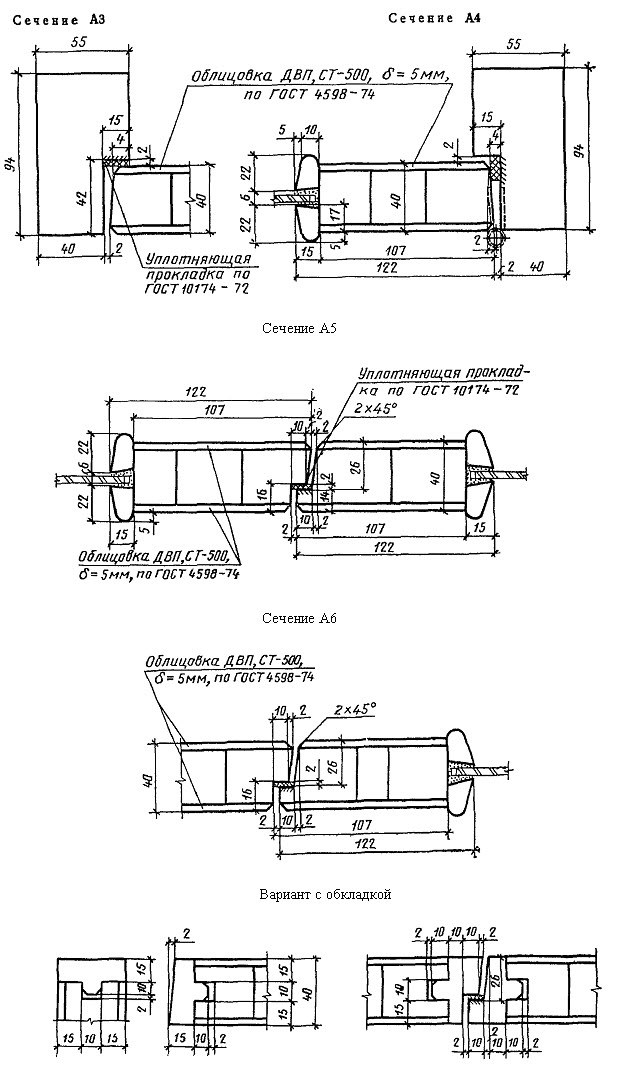

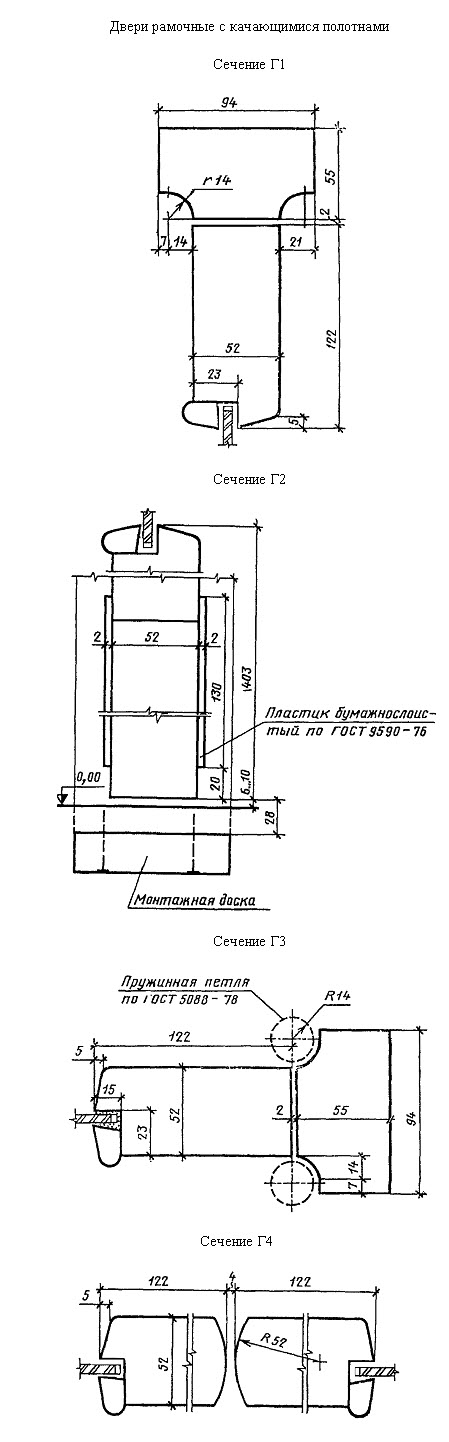

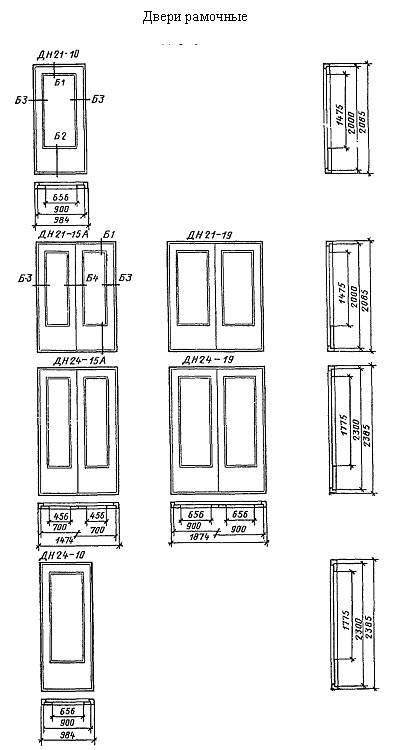

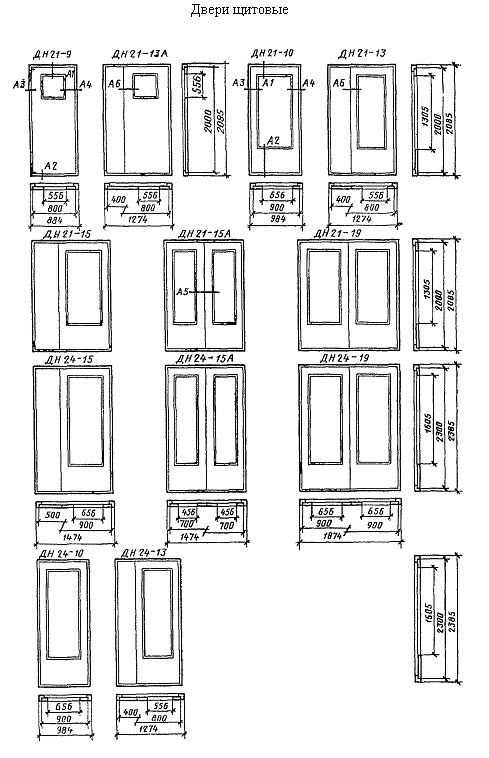

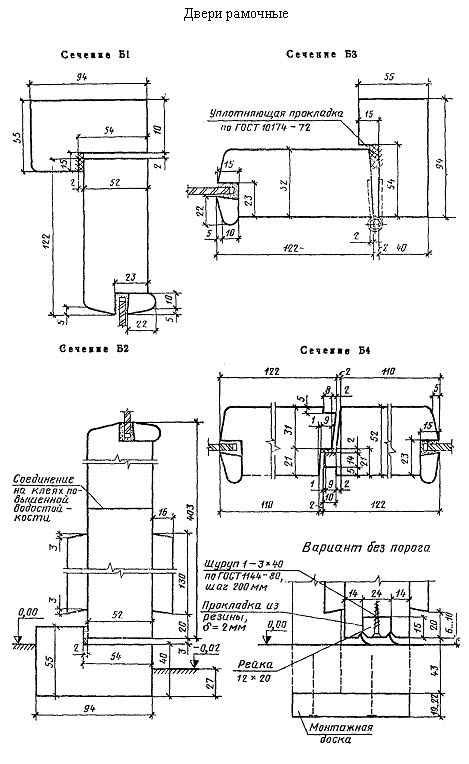

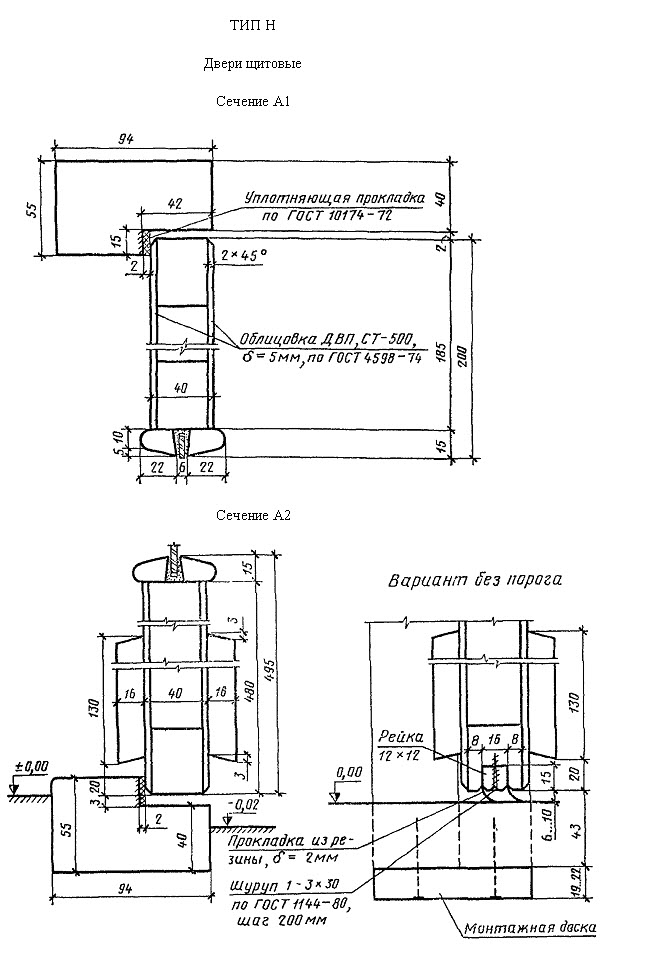

1.2. Двери типа Н должны изготовляться с щитовыми и рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л должны изготовляться с щитовыми полотнами. Щитовые полотна могут изготовляться с реечной обшивкой.
Двери типов Н и С изготовляются с однопольными и двупольными, остекленными и глухими полотнами, с порогом и без порога.
1.3. Все двери, изготовляемые по настоящему стандарту, относятся к дверям повышенной влагостойкости.
1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в мм. Размеры проемов приведены в справочном Приложении 1.
ГАБАРИТНЫЕ РАЗМЕРЫ ДВЕРЕЙ
По согласованию потребителя с предприятием-изготовителем допускается изменять рисунок остекления за счет уменьшения размеров стекол или их членения, а также применения глухих полотен.
Полотна дверей типа С, обиваемые с двух сторон тонколистовой оцинкованной сталью по ГОСТ 7118-78, имеют размеры по ширине на 6, а по высоте на 5 мм меньше, чем у полотен без обивки.
Дверьми типа С могут быть также двери со сплошным заполнением и усиленной коробкой по ГОСТ 6629-74.

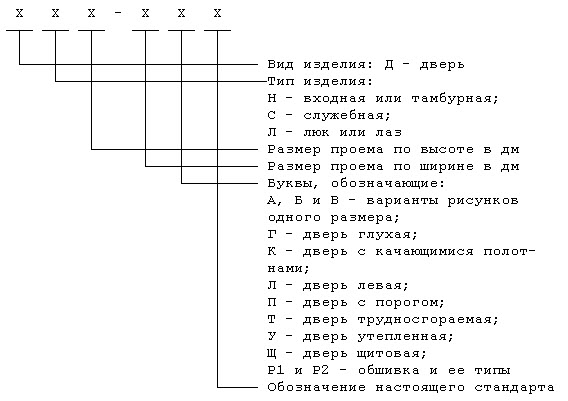

1.5. Устанавливается следующая структура условного обозначения (марки) дверей.
Примеры условных обозначений:
дверь входная или тамбурная однопольная для проема высотой 21 и шириной 9 дм, остекленная, с правой навеской щитового полотна, с порогом, с обшивкой типа 2:
ДН 21-9ПЩР2 ГОСТ 24698-81
то же, с левой навеской рамочного полотна:
ДН 21-9ЛП ГОСТ 24698-81
дверь входная или тамбурная с качающимися полотнами для проема высотой 24 и шириной 15 дм:
ДН 24-15К ГОСТ 24698-81
дверь служебная двупольная глухая, для проема высотой 21 и шириной 13 дм, утепленная:
люк однопольный для проема высотой 13 и шириной 10 дм:
ДЛ 13-10 ГОСТ 24698-81
ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475-78, настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2 — 5, а размеры сечений — на черт. 6 — 13.

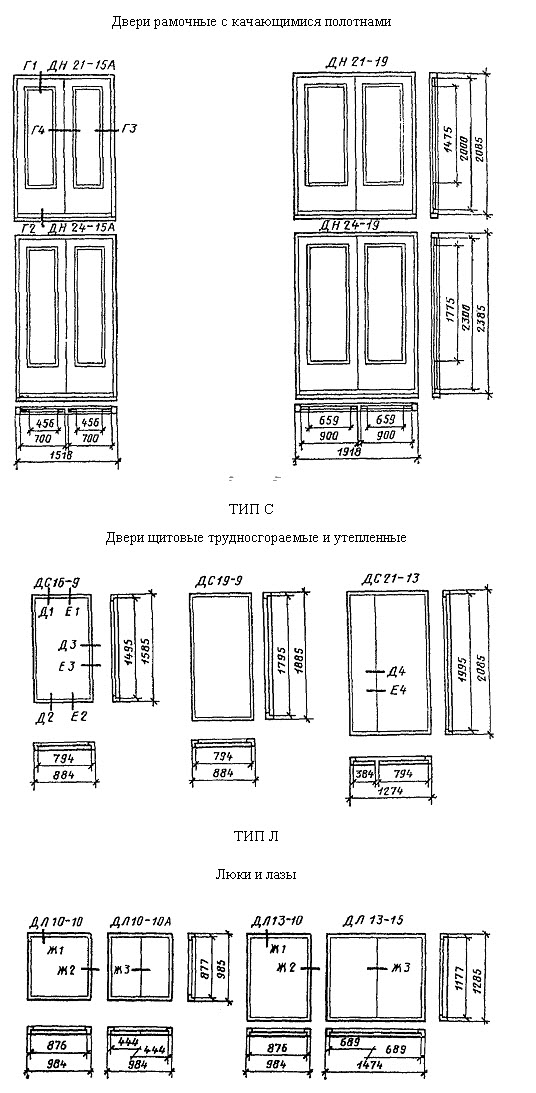

КОНСТРУКЦИЯ, ФОРМА И ТИПОРАЗМЕРЫ ДВЕРЕЙ

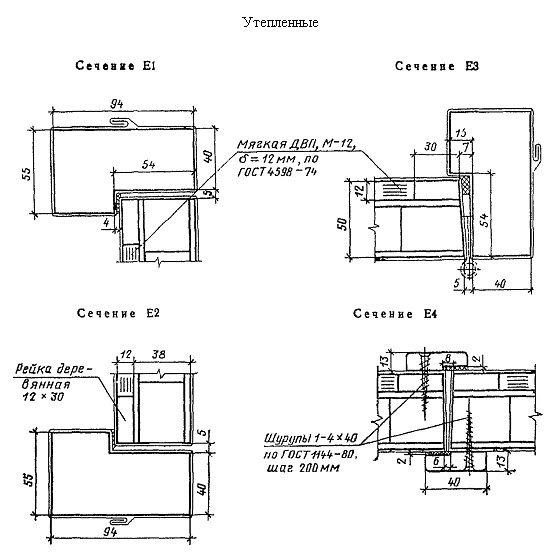

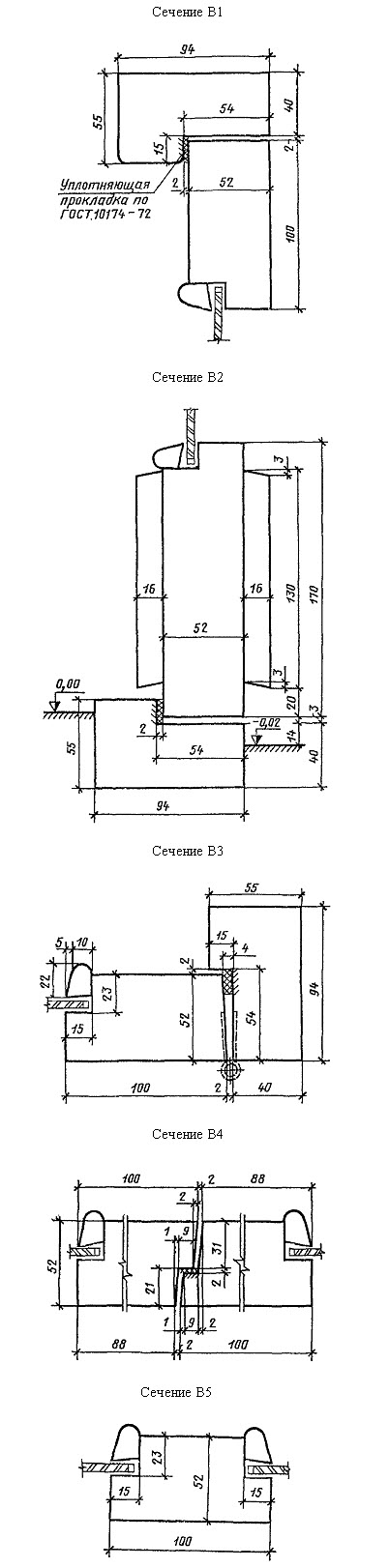

Сечения деталей см. на черт. 6 — 8.
Сечения деталей см. на черт. 9
Сечения деталей см. на черт. 10.
Сечения деталей см. на черт. 11 — 13.
2.3. Полотна щитовых дверей должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками.
Облицовка дверей производится материалами в соответствии с ГОСТ 475-78 в части, относящейся к дверям повышенной влагостойкости.
При условии сплошной обшивки дверей с наружной стороны профилированными рейками по ГОСТ 8242-75 по слою пергамина по ГОСТ 2697-75 или обшивки оцинкованной сталью по ГОСТ 7118-78 допускается применение твердых древесно — волокнистых плит марки Т-400 по ГОСТ 4598-74 или клееной фанеры марки ФК по ГОСТ 3916-69. Тамбурные двери допускается изготовлять без обшивки деревянными рейками. Рейки крепятся шурупами по ГОСТ 1144-80 или гвоздями по ГОСТ 4028-63 длиной 40 мм с антикоррозийным покрытием. Максимальный шаг креплений — 500 мм. Крепления в каждом ряду должны располагаться на одном уровне по всей ширине полотна.
2.4. Нижние части полотен дверей типа Н должны быть защищены деревянными планками толщиной 16 — 19 мм или полосами из декоративного бумажно-слоистого пластика толщиной 1,3 — 2,5 мм по ГОСТ 9590-76, сверхтвердых древесно-волокнистых плит толщиной 3,2 — 4 мм по ГОСТ 4598-74, тонколистовой оцинкованной стали. Древесные и пластмассовые защитные материалы крепят водостойким клеем и шурупами с антикоррозийным покрытием, а стальные полосы — шурупами длиной 30 — 40 мм по ГОСТ 1144-80. Шаг крепления по периметру 100 мм. Размеры защитных планок и полос указаны на черт. 6 — 11.
2.5. Полотна и коробки трудносгораемых и утепленных дверей типа С следует защищать тонколистовой оцинкованной сталью толщиной 0,35 — 0,8 мм по ГОСТ 7118-78 по всей поверхности с обеих сторон, как указано на черт. 12. Листы стали между собой соединяются в одинарный фальц.
2.6. Полотна трудносгораемых дверей типа С с обеих сторон покрывают слоями асбестового картона толщиной 5 мм по ГОСТ 2850-75.
Полотна утепленных дверей типа С покрывают с одной стороны слоем мягких древесно-волокнистых плит толщиной 12 мм по ГОСТ 4598-74. По периметру полотна со стороны изоляции крепят гвоздями или шурупами деревянные рейки 12 x 30 мм, шаг креплений 100 — 150 мм.
2.7. Для остекления дверей применяют оконное стекло толщиной 4 — 5 мм по ГОСТ 111-78.
Если стекло находится на расстоянии 800 мм или менее от низа полотна и при использовании стекол большого формата, должны устанавливаться защитные ограждения.
Примеры установки защитных ограждений приведены в рекомендуемом Приложении 2.
Толщина стекла, конструкция защитных решеток и изменения конструкции дверей, связанные с установкой электрозамков, должны быть указаны в рабочих чертежах.
2.8. Для защиты от механических повреждений снижения шума и теплопотерь двери типа Н должны быть укомплектованы дверными закрывателями типа ЗД1 по ГОСТ 5091-78, уплотняющими прокладками по ГОСТ 10174-72 или из пористой резины по ГОСТ 7338-77, дверными упорами типа УД1 по ГОСТ 5091-78. В двупольных дверях должны устанавливаться задвижки ЗТ или шпингалеты ШВ по ГОСТ 5090-79.
2.9. Необходимость комплектования дверей замками по ГОСТ 5089-80 должна указываться в заказе.
2.10. Расположение приборов и их типы приведены в обязательном Приложении 3.
2.11. В заказе на поставку дверей должно быть указано:
число дверей по маркам и обозначение настоящего стандарта;
вид и цвет отделки;
толщина стекла;
спецификация приборов.
Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
Стандарт распространяется на деревянные окна и балконные двери со стеклопакетами, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ СО СТЕКЛОПАКЕТАМИ И СТЕКЛАМИ ДЛЯЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИДЕРЕВЯННЫЕ
СО СТЕКЛОПАКЕТАМИ И СТЕКЛАМИ ДЛЯ ГОСТ
ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ 24700-81
Типы, конструкция и размеры
Wooden windowsand balcony doors with double glazing
units for dwelling and public buildings.
Types, structure and dimensions
Дата введения 01.01.84
Настоящийстандарт распространяется на деревянные окна и балконные двери состеклопакетами, предназначаемые для жилых и общественных зданий, а также длявспомогательных зданий и помещений предприятий различных отраслей народногохозяйства.
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1.Окна и балконные двери по настоящему стандарту изготовляются одинарнойконструкции с однокамерными клееными стеклопакетами.
1.2.Габаритные размеры окон и балконных дверей и размеры проемов для них должнысоответствовать: для жилых зданий — указанным на черт. 1 и в приложении 1; дляобщественных зданий — указанным на черт. 2 и в приложении 2.
Окнаи балконные двери, приведенные на черт. 1, могут применяться и для общественныхзданий.
1.3.Заполнение оконных проемов общественных зданий шириной 18М (М — модуль, равный100 мм) и более следует осуществлять набором окон, приведенных на черт. 2.
1.4.По требованию потребителей одностворные окна и балконные двери, в т.ч. сфорточными створками и фрамугами, должны изготовляться также и левыми, амногостворные окна с несимметричным рисунком — в негативном (зеркальном)изображении.
1.5.Устанавливают следующую структуру условного обозначения (марки) окон ибалконных дверей:
Примеры условных обозначений
Окноправое серии СП для проема высотой 15 и шириной 9 дм:
ОСП15-9 ГОСТ 24700-81
ОСП15-9Л ГОСТ 24700-81
Дверьбалконная правая серии СП для проема высотой 22 и шириной 9 дм:
БСП22-9 ГОСТ 24700-81
Окносерии СП для проема высотой 18 и шириной 15 дм, с несимметричным рисунком(вариант А):
ОСП18-15А ГОСТ 24700-81
Тоже, в негативном (зеркальном) исполнении:
ОСП18-15АН ГОСТ 24700-81
Габаритные размерыокон и балконных дверей жилых зданий
1. Схемы изделия изображенысо стороны фасада.
2. Цифры над схемами изделийозначают размеры проемов в модулях.
3. Окна типов 15-12; 15-13,5;15-15; 15-18 и 15-21 — с клапанами.
Габаритные размерыокон и балконных дверей общественных зданий
1. Схемы изделия изображенысо стороны фасада.
2. Цифры над схемами изделийозначают размеры проемов в модулях.
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1.Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленномпорядке.
2.2.Конструкция, форма, основные размеры и марки окон и балконных дверей для жилыхзданий должны соответствовать указанным на черт. 3 — 5, для общественных зданий- на черт. 6 — 8, а размеры сечений деталей — на черт. 9 — 20.
2.3.Размеры окон и балконных дверей на черт. 1 — 8 даны по наружным сторонамкоробок, в свету, и по наружным сторонам створок, фрамуг и клапанов.
Начертежах, приведенных в настоящем стандарте, указаны размеры неокрашенныхдеталей и изделий в миллиметрах.
2.4.Для отвода дождевой воды сверлят отверстия диаметром 10 мм, которые должнырасполагаться в верхних брусках подфорточных створок, в нижних брусках коробоки горизонтальных импостах на расстоянии 50 мм от вертикальных брусков коробок иимпостов, а под клапанами — одно отверстие посередине.
Конструкция, форма,основные размеры и марки окон и балконных дверей жилых зданий
2.5.Створки окон высотой 1350 мм при ширине более 600 мм, а также высотой более1000 мм при ширине более 850 мм должны быть навешены на три петли.
Примерырасположения приборов в окнах и балконных дверях приведены в приложении 3.
2.6.Для остекления окон и балконных дверей жилых и общественных зданий следуетприменять клееные однокамерные стеклопакеты по действующей НТД.
2.7.Толщину стекла в стеклопакетах уточняют в проекте с учетом ветровых нагрузок врайоне строительства.
2.8.Последовательность выполнения операций при монтаже стеклопакетов и схемырасположения опорных, распорных и боковых прокладок, устанавливаемых попериметру стеклопакетов, приведены в приложениях 4 и 5.
Монтажстеклопакетов и выбор материалов для прокладок следует выполнять в соответствиис инструкцией по применению, монтажу и эксплуатации стеклопакетов в гражданскомстроительстве.
2.9.Места прикрепления уплотняющих пенополиуретановых прокладок в притворах окон ибалконных дверей указаны на чертежах сечений деталей.
2.10.Приклеивание облицовок к каркасу клапана должно выполняться на клеях повышеннойводостойкости (фенолформальдегидном типа КБ-3, мочевиномеламиновом типа ММС идр.).
2.11.Клапаны должны быть оснащены пластмассовой сеткой и жалюзийной решеткой илиоблицованы с наружной стороны обшивкой типа О-2 по ГОСТ 8242.
Примероблицовки клапана обшивкой приведен в приложении 6.
2.12.Клеи и мастики, используемые при изготовлении окон, должны быть разрешены кприменению в установленном порядке.
2.13.По требованию потребителя по периметру коробок на боковых поверхностяхдопускается выборка четверти, заполняемой теплоизоляционным материалом изаделываемой наличником при соединении изделий друг с другом.
2.14.Спецификации стеклопакетов для окон и балконных дверей жилых и общественныхзданий приведены в приложении 7 и 8.
Конструкция, форма,основные размеры и марки окон и балконных дверей общественных зданий
Сечения по притворамокон и балконных дверей жилых и общественных зданий
ГОСТ «Деревянные окна»
К ГОСТам «Деревянные окна» можно отнести несколько основных стандартов, которые регламентируют производство оконных конструкций из дерева, а именно ГОСТ 24699-81 «Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий», ГОСТ 12506-81 «Окна деревянные для производственных зданий», ГОСТ 26601-85 «Окна и балконные двери деревянные для малоэтажных жилых домов», ГОСТ 23166-99 «Блоки оконные».
ГОСТ 24699-81 «Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий»
Настоящий стандарт применим на балконные двери и оконные конструкции из дерева для жилых и общественных зданий, а также для предприятий различных отраслей народного хозяйства.
Основные пункты:
1.2 Габаритные размеры окон и балконных дверей жилых помещений должны соответствовать следующей схеме:
* Ширина и длина указана в сантиметрах.
* Цифрами сверху рисунка обозначены соотношения сторон в модулях. 1 модуль равен 100 мм.
Габариты балконных дверей жилых помещений:
Габариты окон и балконных дверей общественных зданий:
1.5 Все готовые изделия должны быть снабжены маркировкой по следующей схеме
*Основные обозначения маркировки указаны в другом ГОСТ «Деревянные окна» №23166-99 пункт (статья) 4.10.
2.1. Окна и балконные двери изготавливаются согласно с требованиями ГОСТ 23166 и настоящего стандарта.
2.5. Створки, размер которых превышает 1350 х 600 мм, а также1000 х 850 мм должны быть снабжены минимум тремя петлями.
2.7 Толщина стекол для живых зданий не должны быть меньше 2.5 мм, для общественных — 3 мм.
«Блоки оконные. Общие технические условия».
Данный ГОСТ распространяется на окна деревянные для жилых зданий, для общественных и производственных строений, а также на окна из любых других материалов.
ГОСТ был принят Международной Организацией Стандартизации в строительстве 2 декабря 1999, а 1 января 2000 года вступил в силу.
Основные пункты:
4.1 Оконные блоки классифицируют по следующим признакам:
• материалам рамочных элементов;
• вариантам заполнения светопрозрачной части;
• вариантам конструктивного исполнения;
• основным эксплуатационным характеристикам.
4.2 В зависимости от использованного для изготовления рамы материала, окна делятся на:
• из алюминиевых сплавов;
• комбинированные (деревоалюминиевые, деревополивинилхлоридные и т.п.)
4.3 В зависимости от типа остекления окна делятся на:
• с листовым стеклом;
• с листовым стеклом и стеклопакетами.
4.5 По типу конструкции окна могут делиться на следующие виды: одинарные, спаренные, раздельные, раздельно-спаренные.
В зависимости от количества и вида остекления:
• с одинарным остеклением (для неотапливаемых помещений);
• с двойным остеклением;
• с тройным остеклением;
• с четверным остеклением;
по количеству створок:
в зависимости от направления створки:
в зависимости от способа открывания створки:
• с распашным открыванием — с поворотом створки вокруг вертикальной крайней оси;
• подвесным — с поворотом створки вокруг верхней крайней оси;
• откидным — с поворотом створки вокруг нижней крайней оси;
• поворотно-откидным — с поворотом створки вокруг вертикальной и нижней крайних осей;
• средне-поворотным — с поворотом створки вокруг горизонтальной или вертикальной оси, смещенной от края створки;
• раздвижным — с горизонтальным перемещением створок;
• подъемным — с перемещением створки в вертикальной плоскости;
• комбинированным — с совмещением в одной конструкции разных видов открывания створок;
в зависимости от типа проветривания и способов его осуществления:
• со створками с откидным (поворотно-откидным) регулируемым открыванием;
• с клапанными створками;
• с вентиляционными клапанами;
• с климатическими клапанами;
• с системами самовентиляции;
4.6 По форме окна могут быть:
• прямоугольные (стандартная форма);
• фигурные (форма различных геометрических фигур);
• с декоративными переплетами;
*Переплетом окна называются дополнительные рамы по периметру стекла. Чаще всего они служат для декоративных целей, но в случае с деревянными окнами выполняют роль дополнительной опоры стеклопакета.
• со сложным рисунком.
а — круглый оконный блок;
б — полуовальный оконный блок;
в — полукруглый оконный блок;
г — треугольный оконный блок;
д — трапециевидный оконный блок;
е — полуарочный оконный блок;
ж — арочный двустворчатый оконный блок;
з — арочный трехстворчатый оконный блок;
и — арочный одностворчатый оконный блок.
4.7.1 В зависимости от класса термического сопротивления окна делятся на:
*Термическое сопротивление (ТС) или сопротивление теплопередаче- величина, характеризующая теплозащитные свойства окна. Выявляется соотношением температуры с обеих сторон оконного профиля к плотности теплового потока внутри него.
• А1 — с ТС 0,80 м2 х °С/Вт и более;
• А2 — с ТС 0,75 — 0,79 м2 х °С/Вт;
• Б1 — с ТС 0,70 — 0,74 м2 х °С/Вт;
• Б2 — с ТС 0,65 — 0,69 м2 х °С/Вт;
• В1 — с ТС 0,60 — 0,64 м2 х °С/Вт;
• В2 — с ТС 0,55 — 0,59 м2 х °С/Вт;
• Г1 — с ТС 0,50 — 0,54 м2 х °С/Вт;
• Г2 — с ТС 0,45 — 0,49 м2 х °С/Вт;
• Д1 — с ТС 0,40 — 0,44 м2 х °С/Вт;
• Д2 — с ТС 0,35 — 0,39 м2 х °С/Вт.
4.7.3 В зависимости от уровня звукоизоляции окна поделены на классы
• А — звукоизоляция свыше 36 дБа;
• Б — звукоизоляция свыше 34-36 дБа;
• В — звукоизоляция свыше 31-33 дБа;
• Г — звукоизоляция свыше 28-30 дБа;
• Д — звукоизоляция свыше 25-27 дБа.
*Уровень звукоизоляции зависит от количества шума, который приглушает оконная система.
4.7.4 Минимальное соотношение площади окон к площади пола 1:8. Это соотношение может быть уменьшено или увеличено в зависимости от количества пропускаемого окном света. По данному критерию окна делятся на классы:
*Коэффициент пропускания света — числовая характеристика количества света, пропускаемого в помещение, вычисляется делением общего количества света, проходящего через стекло к количеству света попадающего на поверхность стекла с освещенной стороны.
• Класс А — коэффициент пропускания света от 0,50 и более;
• Класс Б — коэффициент пропускания света от 0,45 до 0,49;
• Класс В — коэффициент пропускания света от 0,40 до 0,44;
• Класс Г — коэффициент пропускания света от 0,35 до 0,39;
• Класс Д — коэффициент пропускания света от 0,30 до 0,34.
4.7.5 Сопротивление ветровой нагрузке — физическая величина, характеризующая устойчивость оконной системы. Этот показатель зависит от массы факторов, в том числе и климатические условия, среднегодовой и минимальной скорости ветра в данной местности. В зависимости от количества ветровой нагрузки, которое способно выдержать окно, все изделия поделены на классы:
• А — количество максимальной ветровой нагрузки 1000 Па и более;
• Б — количество максимальной ветровой нагрузки 800-999 Па;
• В — количество максимальной ветровой нагрузки 600-799 Па;
• Г — количество максимальной ветровой нагрузки 400-599 Па;
• Д — количество максимальной ветровой нагрузки 200-399 Па.
4.7.6 Помимо прочего данный ГОСТ на деревянные окна и другие оконные конструкции подразделяет все изделия в зависимости от максимально низкой температуры эксплуатации:
1) Обычные (нормальные) — окна средняя температура эксплуатации равна -20°С, а максимально допустимая -45°С.
2) Морозостойкие (морозоустойчивые) — максимально низкая температура эксплуатации ниже -45°С.
4.9 Размеры оконных рам и стеклопакетов принято измерять в модулях. Модуль — это единица измерения, принятая в строительстве и равная 100 мм.
Рекомендуемые модульные размеры оконных конструкций:
По ширине 6М; 7М; 9М; 11М; 12М; 13М; 15М; 18М; 21М; 24М; 27М;
По высоте: 6М; 9М; 12М; 13М; 15М; 18М; 21М; 22М; 24М; 28М.
Максимально допустимые соотношения сторон оконной рамы:
* Числовым соотношением (например, 6-6, 6-12) обозначены допустимые габариты окна. Данные соотношения — это перевод стандартной системы исчисления в модульную.
