Подставочный профиль для окон ПВХ размеры

Нужен ли подставочный профиль

При монтаже пластиковых окон важна любая мелочь, поскольку в данной конструкции нет ничего лишнего и каждая деталь выполняет определенную роль. Хотя некоторые из них совершенно невидны после финишной отделки, но их роль очень значимая. К таким составляющим окон ПВХ относится подставочный профиль (базовый), фиксирующийся к нижней части окна в специальный паз. Для закрепления профиля используются специальные зажимные детали или саморезы.

Действительно нужен ли подставочный профиль? Попробуем разобраться.

Важность подставочного профиля

Начнем с того, что с таким профилем легче транспортировать окно. Точнее, он предохраняет оконную конструкцию от загрязнений и деформации. Ведь довольно часто во время доставки низ окон ПВХ касается земли. Особенно, если квартира расположена высоко и подымать окна приходится вручную.

Некоторые установщики не придают большого значения подставочному профилю, однако при отсутствии этого невидимого элемента эксплуатационные характеристики окон заметно ухудшаются. Не случайно специалисты рекомендуют уделять особое внимание зоне под оконной рамой. Ведь именно здесь из-за недостаточной герметичности окон возникают «мостики холода», отвечающие за тепловые потери. Избежать этого и помогают подставочные профили. Т. е. они обеспечивают качественную теплоизоляцию монтажного шва.

Подставочный профиль спецификация

Бывает, что установщики не используют подставочный профиль, желая сэкономить. Однако следует учитывать, что именно к этому профилю с внешней стороны крепится отлив, а со стороны помещения – подоконник (при помощи специальной защелки, расположенной на профиле). А при отказе от профиля требуется просверлить дополнительные отверстия в раме, а этого делать нельзя – возникает высокая вероятность растрескивания рамы, что приведет к деформации окна. Также в результате нарушения целостности рамы влага и сырость будут проникать в помещение. При этом подоконник не будет «утоплен» под раму, поэтому при надавливании он может сорваться, причем вместе с откосами.

Стоит отметить, что присутствие подставочного профиля повышает точность выставления окна по уровню, т. е. оно будет иметь правильную геометрию. А это значит, что фурнитура будет работать качественно и правильно. Соответственно, отсутствие профиля ухудшит работу окна и сократит срок его службы.

Итак, нужен ли подставочный профиль? Безусловно, да. Ведь он:

— позволяет исключить промерзание и сквозняки внизу окна;
— необходим для надежной фиксации водоотлива и подоконника;
— обеспечивает устойчивость и правильность работы оконной конструкции;
— позволяет сохранить герметичность между подоконником и оконной конструкцией.

Однако стоит учитывать, что подставочный профиль должен соответствовать стандартам качества. Для обеспечения хорошей теплоизоляции толщина стенок профиля должна быть от 2 мм. Конструкция профиля обязательно должна состоять из нескольких камер – как минимум двух. При несоблюдении этих требований окно не сможет в полной мере выполнять свои функции и прослужит гораздо меньше.

Проставочный профиль для окон, что это. Свойства, функции и размеры подставочного профиля

Популярные материалы

Today’s:

  • Неровный потолок, как замаскировать. Какими способами можно исправить низкий и кривой потолок
  • Десертная ложка это сколько чайных. Объем и мера веса в столовой ложке
  • С чего начать ремонт в квартире в новостройке без отделки. С чего начать: последовательность действий
  • 20 кв метров это сколько. Сколько квадратных метров в гектаре, квадратных дециметрах, квадратных сантиметрах и т. п.
  • Совмещённый санузел: влезла стиралка, унитаз, столешка со врезной раковиной и душевая кабина на 900.
  • Укрепление глиняной штукатурки. Заделка трещин и отслоившейся штукатурки
  • Чем крепить гипсокартон к дереву. Монтаж гипсокартона в деревянном доме

  1. Проставочный профиль для окон, что это. Свойства, функции и размеры подставочного профиля
    • Для чего нужен.
    • Размеры.
    • Требования
  2. Можно ли устанавливать ПВХ окна без подставочного профиля. Виды установок окон из ПВХ согласно ГОСТу
    • Как установить пластиковое окно с разборкой
    • Метод монтажа окон без разборки
  3. Подставочный профиль REHAU. Для чего предназначен подставочный профиль Rehau. Особенности
    • Предназначение подставочного профиля
    • Требования, предъявляемые к подставочному профилю
  4. Высота подставочного профиля пластикового окна. Замер проема пластикового окна
  5. Подставочный профиль рехау размеры. Профиль REHAU GENEO
  6. Видео подставочный профиль REHAU от фирмы Пластико

Проставочный профиль для окон, что это. Свойства, функции и размеры подставочного профиля

Подставочный или базовый профиль – это специальный пластиковый профиль, который крепится к нижнему торцу пластикового окна. Обычно он изготовлен из более темного пластика, чем пластик для окон и при окончательной отделке, установки подоконников и водоотливов не виден.

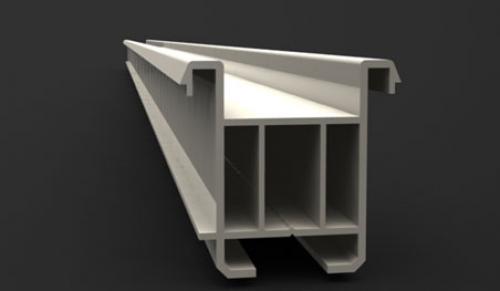

Подставочный профиль, вид сбоку

Для чего нужен.

Прежде всего, он облегчает транспортировку пластикового окна . При доставке нижняя часть рамы часто соприкасается с поверхностью земли и он предотвращает деформацию и повреждение оконной рамы. В подъездах много квартирный домов достаточно длинные холлы и коридоры с узкими поворотами, по которым иногда приходится тащить конструкции буквально волоком. Особенно это заметно в домах, где отсутствует лифт и надо поднимать изделия по лестнице на высокий этаж.

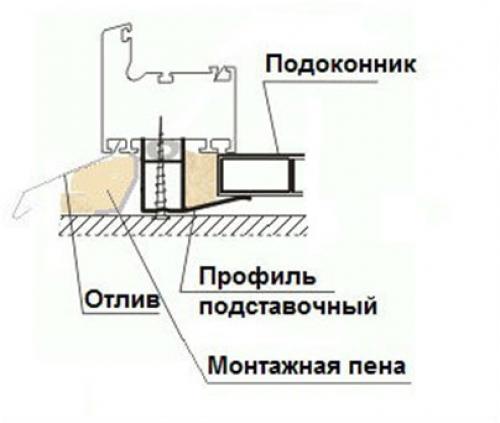

К подставочному профилю крепятся с одной стороны подоконник, а с другой стороны – отлив . Это избавляет от необходимости делать дополнительные отверстия в раме, что может привести к попаданию воды внутрь и привести к деформации и даже трещинам. Знайте: по правильной технологии монтажа окон категорически запрещено сверлить пластиковую раму – это может привести к тому, что она просто лопнет.

Подставочный обеспечивает дополнительную теплоизоляцию монтажного шва . Дополнительные слои монтажной пены, которые находятся под подоконником и водоотливом обеспечивают лучшее сохранение тепла.

Профиль помогает лучше выставить изделие по уровню, что просто необходимо для правильной работы фурнитуры и процессам открывания и закрывания створок. Если конструкция стоит криво, то она не будет работать правильно и весь дорогостоящий процесс замены будет проведен зря.

Размеры.

Размеры колеблются в зависимости от производителя. У КБЕ одна ширина и высота, у Рехау другая, у других производителей третья.

Длина соответствует длине рамного и составляет 6 метров. Ширина составляет от 2 до 4 см в зависимости от производителя, высота 2-3 см.

Требования

  • Толщина стенок данного изделия должна быть не менее 2 мм для достаточной теплоизоляции.
  • Он должен быть обязательно многокамерным , их должно быть не менее двух.

Подставочный вставляется в специальный паз на нижней части изделия, но, кроме того, он должен быть на ней закреплен, либо с помощью саморезов, либо специальным зажимом. В противном случае во время транспортировки он просто потеряется (так происходит почти всегда) и выставить пластиковые конструкции будет сложно выставить правильно, к тому же придется крепить подоконник и отлив к раме, что совершенно недопустимо.

Можно ли устанавливать ПВХ окна без подставочного профиля. Виды установок окон из ПВХ согласно ГОСТу

По способам установка окон из ПВХ подразделяется:

  • монтаж с разборкой оконной конструкции;
  • безразборочный монтаж ПВХ-окон.

Теперь рассмотрим каждый из этих способов более детально.

Как установить пластиковое окно с разборкой

Согласно требованиям ГОСТ, разборка окна при его установке практикуется тогда, когда окно имеет крупные габариты или устанавливается на высоте. Способ отличается тем, что конструкции придается повышенная прочность в местах креплений стен и рам. Окно разбирается так:

  • убираются стеклопакеты, створки и штапики, а раму крепят к стене. Чем она больше, тем длиннее должны быть анкеры, а расстояние между ними должно быть меньше и составлять порядка полуметра;
  • после того, как раму прикрепили, нужно прикрепить те элементы, которые были ранее сняты. Когда они вновь устанавливаются по местам, крепятся откосы и отлив, который нужно присоединить к подставочному профилю.

Метод монтажа окон без разборки

Данный способ установки походит для окон не выше 2 метров в высоту для зданий максимум в 12 этажей. Окно из ПВХ разбирать будет не нужно, поэтому рисков неправильного монтажа, в отличие от предыдущего способа, тут будет меньше.

Установка такого типа включает в себя такие этапы:

    если нужно – демонтируется старое окно;
  • установите блок из ПВХ-окна на специальные бруски и выровняйте конструкцию уровнем;
  • зафиксируйте профиль в стеновом проеме;
  • закрепите блок при помощи специальных элементов крепления, которые тоже должны подбираться согласно ГОСТу;
  • создайте внутренний монтажный шов для защиты конструкции от лишней влаги;
  • запеньте этот шов и закройте эластичной лентой;
  • прикрутите стартовый профиль для откосов;
  • вырежьте откосы согласно требуемым параметра и установите их на профиль.
  • Вот работа по монтажу пластикового окна согласно ГОСТ окончена.

Подставочный профиль REHAU. Для чего предназначен подставочный профиль Rehau. Особенности

Базовый (подставочный) профиль для пластикового окна прикрепляется на нижнюю раму. Изготавливается он обычно из пластика, более темного, чем профильный после окончательной отделки. После установки водоотливов и подоконников не будет виден подставочный профиль для пластиковых окон. Особенности этого профиля и его предназначения рассмотрим ниже.

Предназначение подставочного профиля

Доставка окон – это не так просто, как кажется на первый взгляд. Во время транспортировки окна нижняя часть рамы может соприкасаться с землей, полом подъезда и прочими поверхностями, которые могут загрязнить или поцарапать основной профиль. Иногда из-за длинных коридоров или холлов, узких поворотов или неработающего лифта оконные конструкции приходится просто волочить по полу. Тут и приходит на помощь подставочный профиль для пластиковых окон Rehau.

Читать еще:  Профиль ПВХ энвин технические характеристики

Помимо этого, к подставочному профилю крепят отлив и подоконник, что освобождает монтажников от потребности делать какие-либо дополнительные отверстия в раме, сквозь которые может со временем попадать влага. По стандартной технологии монтажа вообще запрещается сверлить раму, так как она может вскоре после установки лопнуть.

Третьим предназначением этого профиля является дополнительная теплоизоляция монтажного шва. Также подставочный профиль для пластиковых окон Rehau дает возможность точно выставить окно по уровню. Что очень важно для правильного открывания створок и работы фурнитуры.

Требования, предъявляемые к подставочному профилю

Для хорошей теплоизоляции нижней части рамы толщина стенок профиля должна быть не менее 2 мм. Камер в профиле должно быть хотя бы две. Закрепляется этот профиль с помощью саморезов или же зажимом. На раму садится в паз. Если во время транспортировки профиль теряется, то могут возникнуть проблемы с установкой окна. Иногда в таких случаях отлив и подоконник просто крепят к раме, что крайне недопустимо стандартами монтажа.

Ширина подставочного профиля может быть от двух до четырех сантиметров, высота: 2-3 см. Длина должна соответствовать длине рамы. Подставочный профиль для пластиковых окон Rehau изготавливается из экологически чистого и безопасного ПВХ, который характеризуется высокой термостойкостью, прочность и устойчивостью к действию влаги. Даже через несколько десятков лет на таком профиле не будет трещин и разломов.

Если подставочный профиль изготовлен из качественного сырья и установлен правильно, то между отливом и подоконником не будет щелей, а влага и холод не проникнут в помещение сквозь это место. При неграмотной установке подставочного профиля с нарушением технологии монтажа могут возникнуть проблемы с окном. А именно: сквозняки из-под низа окна, появление сырости, а вскоре и плесени в помещении. Для избегания этих проблем доверяйте установку металлопластиковых окон профессионалам с большим опытом работы и всеми необходимыми лицензиями и сертификатами.

Компания «Открытые окна» уже много лет занимается различным по сложности остеклением домов, квартир, офисов, торговых и бизнес центров и прочих объектов. Мы изготавливаем окна из качественных немецких профилей и стеклопакетов Rehau. Представители этой компании периодически проверяют наше производство, что гарантирует Вам высокое качество продукции.

Высота подставочного профиля пластикового окна. Замер проема пластикового окна

Сначала мы расскажем, как произвести правильный замер проемов для пластиковых окон в проемах, которые имеют «четверть» (четверть – это выступ с наружных боков окна в полкирпича, к которому прилегает оконная рама), по ширине.

  • Поскольку само окно заходит за четверть на 1,5-2,5 см с боковой стороны, нужно к внутреннему размеру окна прибавить 3-5 см – это будет правильный размер окна, которое вы будете покупать.
  • Поясняя вышенаписанное: реальный размер окна будет чуть шире того, который вы замерите внутри (соприкасается с боковыми внутренними откосами).
  • Ширина окна будет меньше ширины проема с подоконником.

Теперь меряем окно по высоте:

  • Если мерить снаружи, то от высоты между наружным верхним откосом и основанием проема отнимается 2 см для монтажной пены.
  • Далее к этому размеру прибавляется 1,5-2,5 см, чтобы окно могло зайти в верхнюю четверть.
  • Если у вас будет окно с отливом и подоконником, то от полученного размера отнимите 3 см, потому что мы должны узнать именно размер окна.

При использовании подставочного профиля высота и ширина окна будут меньше на 3-8 см, которые уйдут на монтажную пену. Иногда бывает, что четверть больше 5 см. В этом случае применяется добавочный профиль, чтобы не оставлять много места монтажной пене.

Помните: высота пластикового окна должна быть меньше расстояния от верхнего внутреннего откоса до подоконника. Вместе с подставочным профилем высота окна должна быть меньше расстояния от верхнего внутреннего откоса до нижней стороны подоконника.

Если ваш проем не имеет четверти, то правильный замер пластикового окна будет следующим:

  • Из ширины проема вычитается 3-8 см.
  • Из высоты проема вычитается 5-6 см, 3 см из которых уйдут на подставочный профиль, остальные на монтажную пену.

В заключении обращаем ваше внимание на тот факт, что стены часто имеют искривления, которые нужно учитывать. Исходя из этого, окна нужно мерить по наименьшим сторонам (уширение стены всегда можно закрыть пеной). Если вы не планируете устанавливать пластиковые окна самостоятельно, то рекомендуем для точных замеров окна пригласить специалиста.

Подставочный профиль рехау размеры. Профиль REHAU GENEO

Видео подставочный профиль REHAU от фирмы Пластико

Подставочный профиль для ПВХ окон

Архитектура большинства зданий способствует поднятию ветрового потока вверх, в результате наибольшее давление скапливается под отливом (внешним подоконником), что приводит к нарушению целостности фасада, снижению уровня герметичности, формированию мостиков холода.

Эксперты рекомендуют обратить особое внимание на зону под оконной рамой — между внутренним и внешним подоконником. В этом месте очень часто происходит продувание, когда происходит нагнетание потока воздуха под внешним подоконником. Во избежание этого в процессе монтажа рекомендуется использовать специальные дополнительные профили.

Что такое подставочный профиль для ПВХ окон

Подставочный профиль представляет собой профилированную планку, назначение которой заключается в креплении внешнего и внутреннего подоконника. Он изготавливается способом экструзии, в процессе которого ему задается определенные сечение и форма. Подставочный профиль для пвх окон является важным элементом при теплом монтаже окон, специально сформированная поверхность обеспечивает более надежное крепление подоконника.

Планка обеспечивает поддержку оконного разъема по всей длине нижнего края рамы, при этом он плотно прилегает к изоляционному слою (полиуретановой пене, пароизоляционной ленте, паропроницаемой ленте).

На рынке представлен большой выбор дополнительных профилей, система отлично подойдет для всех типов подоконников. При монтаже внешних алюминиевых или стальных подоконников рекомендуется использовать вариант со специальной «шапкой», что значительно упростит установку, а также обеспечит защиту от затекающей воды. Данный вариант идеально подходит при использовании нижнего водоотвода.

Материал изготовления профиля отличается термостойкостью, прочностью, водоустойчивостью, что обеспечивает продолжительный срок эксплуатации, защищает от образования изломов и трещин.

Назначение подставочного профиля для ПВХ окон


Подставочная планка имеет несколько важных функций, которые сразу не заметны. При изготовлении дополнительного профиля чаще всего используется пластик более темного оттенка по сравнению с цветом всего профиля. Элемент крепится на нижнюю часть рамы, после монтажа водоотливов и подоконников он полностью не виден.

  • Избежание проблем при доставке — планка позволяет защитить основную конструкцию от царапин и грязи на земле, так как грузчики не могут все время держать ее на весу.
  • Упрощение монтажа водоотливов и подоконников, отсутствие необходимости в сверлении дополнительных отверстий в основном профиле, которое не только испортило бы его внешний виды, но и способствовало созданию мостиков холода между помещением и улицей. Технология установки металлопластиковых окон также не позволяет сверлить лишние отверстия, так как это может послужить причиной растрескивания конструкции.
  • Обеспечение дополнительной теплоизоляции, так как при установке окна неизбежно образование монтажного шва (монтажной пены для устранения мостиков холода в данном случае недостаточно).
  • Обеспечение правильного выставления окна по уровню, что способствует легкому открыванию створок и надежной работе фурнитуры.

Размеры подставочного профиля

Размеры подставочного профиля могут отличаться в зависимости от производителя, ширина варьируется в пределах 2 – 4 см , высота 2-3 см, длина составляет 6 м.

Требования к подставочному профилю

Минимальная толщина стенок дополнительного профиля должна быть не менее 2 мм, что обеспечит необходимый уровень теплоизоляции нижней части профиля. Важную роль играет также количество камер, их должно быть, как минимум, 2.

При потере дополнительного профиля монтаж подоконника и отливов непосредственно к раме недопустим, проблемы могут появиться уже на этапе установки окна. Длина профиля должна быть равна длине рамы.

Монтаж подставочного профиля

Важным условием монтажа подоконного профиля является профессионализм специалистов, необходимо соблюдать определенные правила, которые меняются в зависимости от материала подоконника, профиля и стены.

В процессе монтаж подоконного профиля в помещениях с установленной теплоизоляцией следует обращать внимание на термоизоляционные плиты, точность их отрезки и соответствие отверстиям. В данном случае планка будет выступать в качестве своеобразного шва.

  • помещение подставочного профиля в местах, предусмотренных инструкцией, выравнивание с помощью строительного уровня;
  • установка окна на на профиль для проверки, поместится ли оно в проем, при наличии свободного места по верхнему краю подстановка бруска под профиль;
  • заполнение пеной пространства между подставочным профилем и проемом окна.

Повысить теплоизоляционные свойства поможет пистолет с удлиняющей насадкой. В некоторых случаях в комплекте к оконному профилю подставочная планка отсутствует, в таких случаях используются деревянные бруски, которые укладываются под окно на высоту подоконника.

Что такое подставочный профиль и для чего он нужен: размеры, утепление и монтаж

Все больше хозяев, заботясь об утеплении своих квартир, отдают предпочтение пластиковым окнам. Однако мало просто заменить старые деревянные рамы, важно грамотно провести утепление всего оконного проема. Поэтому начинающим мастерам и тем, кто хочет проконтролировать работу монтажников, важно разобраться, зачем нужен подставочный профиль для окон и как его правильно установить.

Читать еще:  Стоимость установки окон ПВХ за м2

Подставочный профиль: что это такое?

Прежде чем решать, нужна или нет такая деталь при монтаже пластикового окна, следует разобраться с ее устройством и назначением.

Конструктивно подставочный (подоконный, донный) профиль представляет собой профилированную планку, крепящуюся к нижнему торцу рамы окна. Изготавливается из ПВХ с повышенной устойчивостью к воздействиям внешней среды. Этот материал более прочный, успешно противостоит низким температурам и высокой влажности.

Зачем нужен подставочный профиль на пластиковые окна

Архитектурные особенности современных и старых зданий таковы, что в районе нижней границы окна происходит нагнетание воздуха под внешние отливы. В советское время с этим боролись, размещая радиаторы отопления непосредственно под окнами. Сейчас их зачастую стараются убрать с видных мест, поэтому особое внимание следует уделить району подоконника и исключить возможность появления там мостиков холода. Для решения этой проблемы и производится монтаж подставочного профиля.

Наличие внутренних воздушных камер улучшает теплоизоляцию окна, а конструкция планки облегчает решение сразу нескольких вопросов.

Защита оконной рамы при транспортировке

Именно донный профиль принимает на себя все возможные повреждения и загрязнения при перемещении оконной рамы к месту установки. Учитывая немалый вес конструкции и узкие, неудобные лестничные проемы в большинстве зданий, обойтись без них практически нереально. Подоконный профиль прочнее рамы, да и заменить его можно без проблем.

Упрощение крепления отлива и подоконника

Отпадает надобность сверлить отверстия непосредственно в раме окна, что, кстати, запрещено производителями. Это может привести не только к попаданию воды внутрь рамного профиля, но и к появлению трещин на раме.

Есть и другие способы крепления этих элементов окна, например с заведением подоконника под раму и привинчиванием отлива к внешней его части, выходящей на улицу. Также водоотлив и подоконник могут быть установлены в специальные пазы, но здесь есть свои нюансы и сложности с расположением подкладок при установке оконного блока, расчисткой пенного шва и т. д. С подставочной планкой процесс значительно упрощается.

Профессионалы рекомендуют крепить внешний алюминиевый подоконник на специальный профиль, снабженный «шапкой». Он облегчит монтаж и защитит от затекающей воды.

Улучшение теплоизоляции

Качественно утеплить шов в месте примыкания оконной рамы только при помощи монтажной пены невозможно, поэтому необходима подставочная планка.

Для качественной теплоизоляции рекомендуется выбирать изделие не менее чем с 2 воздушными камерами и толщиной стенок от 2 мм. Для регионов с холодными зимами оптимальный вариант – 3 камеры. Слишком узкий и тонкий профиль станет самым слабым местом всей конструкции.

Практика показывает, что само по себе подставочное изделие, даже с 3 камерами, не обеспечивает должной теплоизоляции. Требуются дополнительное утепление и герметизация, о которых будет рассказано ниже.

Правильная установка и долговечность окна

Подоконную планку легко выставить по уровню. Это гарантирует отсутствие перекосов оконной рамы и качественную работу фурнитуры. Кроме того, донный профиль обеспечивает плотное прилегание рамы к изоляционным материалам (ленте ПСУЛ, гидроизоляции или монтажной пене) и, как следствие, их максимальное уплотнение.

Размеры и производители

Стандартная длина подоконного профиля составляет 6 метров. А вот другие размеры могут различаться в зависимости от модели и производителя.

Как правило, ширина колеблется в пределах от 2 до 4 см, высота составляет 2–3 см.

Крупнейшие производители пластиковых окон комплектуют свои изделия поставочными профилями. Так что потребность в их отдельной покупке обычно возникает в двух случаях:

  • при потере или поломке детали;
  • когда изделие из комплекта не устраивает по характеристикам, например по количеству камер.

Самые распространенные модели на российском рынке:

  • KBE. Под систему пластиковых окон этой фирмой выпускается профиль моделей 343, 342 и 342R, а также 142 и Expert.
  • Rehau. Широкое распространение получила модель профиля Rehau 561013 и 561570. Состоит из 5 независимых камер – термомодулей. Эта немецкая компания также предлагает модификации Blitz, Delight.
  • Veka. Выпускает модели Softline и Euroline.

Хорошо зарекомендовали себя подоконные профили фирм:

  • Wintech;
  • Brusbox;
  • Enwin;
  • Montblanc;
  • Wds;
  • Novotex.

Продукция российских марок «Брусбокс» и «Новотекс» по цене выглядит привлекательнее западных аналогов, но не всегда может сравниться с ними в качестве.

Монтаж

Есть 2 способа монтажа подоконного профиля.

Способ № 1

При таком варианте сначала устанавливается подоконная планка, а затем рама.

  • Отрезается кусок необходимого размера.
  • Он помещается в проем и выставляется при помощи строительного уровня.
  • Делается предварительная примерка оконной рамы. Если между ней и верхом проема остается зазор, то его ликвидируют, поднимая подставочную планку. Для этого можно подложить под него отрезки бруса.
  • Пространство между планкой и проемом заполняется монтажной пеной.

Mr. Build рекомендует: чтобы «голый» донный профиль не стал слабым местом всей конструкции в плане промерзания, его нужно дополнительно утеплить. Для этого в одну из его камер вставляется экструдированный пенополистирол, сшитый полиэтилен или другой утеплитель в форме бруска.

Способ № 2

Опытные специалисты делают по-другому:

  • Открепляют от рамы подставочную планку.
  • Вкладывают в камеру профиля утеплитель.
  • Клеят уплотнительную ленту на нижнюю часть рамы или наносят на стык монтажную пену, как показано на фото. Можно использовать одновременно и то, и другое.

Допустим вариант с использованием сшитого полиэтилена, который располагается не в камере, а в месте соединения планки и рамы. Но хоть где-то утеплитель должен быть!

  • Устанавливают оконный блок вместе с донным профилем.

Mr. Build рекомендует второй вариант монтажа: он гарантированно исключит промерзание стыка и возникновение мостиков холода в районе подоконника.

Подоконный профиль обеспечит прочное крепление дополнительных элементов оконного блока, а его качественная установка – теплоизоляцию. На видео ниже показано, как добиться при его монтаже 100%-й эффективности и не оставить холоду ни одной лазейки, используя утеплитель ЭППС, монтажную пену и герметик.

Монтаж окон не знает мелочей: подставочный профиль

Чтобы избежать продувания новых пластиковых окон, особенно в зоне между подоконником и рамой, специалисты рекомендуют производить монтаж окон ПВХ со специальными дополнительными профилями. Подставочный профиль (подоконный профиль, подоконная планка) способен не только устранить эту проблему, но также облегчить непосредственно монтаж оконной конструкции, сообщает портал ОКНА МЕДИА.

Многие установщики окон часто игнорируют зону под окнами. Каждый профессионал монтажник может подтвердить, что этот невидимый элемент имеет решающее значение, если мы хотим избежать ненужных потерь тепла и наслаждаться безотказной работой окон на протяжении многих лет. Используя соответствующие подставочные профили, можно не беспокоиться о негативном влиянии на новые пластиковые окна ветра или неблагоприятных погодных условий. Подоконный профиль дополнительно играет стабилизирующую роль для окна.

Бесплатный оконный сервис для выбора и расчета пластиковых окон по всей России

Зачем использовать подоконный профиль?

Окна – это чувствительная зона с точки зрения проникновения температуры извне в помещения. Производители пластиковых окон стремятся поставлять всё более «тёплые» системы – в ассортименте продукции, существующей на отечественном рынке, реально найти много ПВХ окон с отличными изоляционными свойствами. Тем не менее, комплексная защита от холода оконного проёма не определяется только выбором правильного продукта, но и его правильной установкой, чтобы обеспечить отсутствие продувания в зонах между окном и поверхностями стеновых конструкций.

Форма подавляющего большинства зданий способствует тому, что ветровой поток, ударяясь об стену, поднимается вверх. Сила его давления скапливается под внешним подоконником (отливом), с которым он сталкивается на этом пути. Это явление считается распространенной причиной нарушения целостности фасада и снижения уровня герметичности окон. Впоследствии этот процесс приводит к возникновению так называемых мостиков холода, ответственных за потери тепла.

Поэтому эксперты рекомендуют делать особый упор на области, находящиеся под оконной рамой — между внешним и внутренним подоконником. В этом месте очень часто происходит продувание, когда струя воздуха нагнетается под внешний подоконник (отлив). Чтобы избежать этого, следует производить монтаж пластиковых окон со специальными дополнительными профилями.

Чем выгоднее монтаж окон с подставочным профилем?

Подоконный профиль – это профилированная планка, предназначенная для крепления внутреннего и внешнего подоконника. Он изготавливается методом экструзии, при этом ему задаются определенная форма и сечение. Данный подставочный профиль является важным конструкционным элементом в процессе «тёплого» монтажа окон. Его устанавливают под рамой оконной конструкции, а точнее непосредственно под подоконником. Благодаря специально сформированной поверхности подоконного профиля становится возможным более надежно укрепить подоконник.

Подставочный профиль этого вида может поддерживать окно по всей длине нижнего края оконной рамы. Подоконный профиль предназначен для установки внутреннего подоконника таким образом, чтобы представлять собой эффективную поддержку по всей длине пластикового окна и плотно прилегать к изолирующему слою, а именно: полиуретановой пены, пароизоляционной ленты изнутри и паропроницаемой ленты снаружи.

Современный рынок предлагает несколько вариантов дополнительных профилей этого вида, поэтому система может быть с успехом использована со всеми типами подоконников. Для установки внешних подоконников из стали или алюминия лучше использовать вариант профиля со специальной «шапкой». Это решение облегчает процесс установки, а также защищает от воды, затекающей под отлив. Эта модель особенно подходит в случае применения нижнего водоотвода.

Эстетический и другие аспекты использования подоконного профиля

Универсальности применения подоконных профилей также способствует факт, что не исключается использование стандартных анкеров или системной консоли в нижней части окна. С внутренней стороны профили имеют полку под внутренний подоконник, и совместимы со специальными монтажными пластинами. Это позволяет упростить монтаж подоконника, а широкий выбор моделей позволяет не опасаться, что он будет плохо подсоединён к оконной раме.

Читать еще:  Подготовка оконных проемов для монтажа ПВХ окон

Подоконные планки могут быть установлены таким образом, чтобы избыток воды стекал через нижнее дренажное отверстие. Это согласуется как с исходными положениями конструкторов окон, так и более эстетической составляющей из-за отсутствия резьбы, а также торцевые заглушки на корпусе рамы не видны снаружи.

Подставочный профиль — идеальный элемент технологии «тёплый монтаж»


Роль подставочного профиля уже успели оценить многие европейские профессионалы, занимающиеся каждый день «теплым» монтажом пластиковых окон. Благодаря его наличию производить монтаж окна, в частности подоконнике, гораздо проще, и жалобы на проблемы с окнами поступают значительно реже. Подоконный профиль разработан таким образом, чтобы его было легко использовать со всеми вариантами уплотнительных лент, как паропропускающих, так и пароизоляционных. Заполнение полиуретановой пеной камер подставочного профиля и использование специальных уплотнений дополнительно улучшает термоизоляционные параметры оконной системы.

Подоконный профиль идеально подходят для технологии «тёплый монтаж» не только из-за превосходных эксплуатационных параметров. Не менее важными являются решения, позволяющее облегчить процесс монтажа, с помощью которых снижено число рекламаций, связанных с установкой окна.

Основным требованием к установке подоконного профиля является профессионализм мастеров, ответственных за монтажные и листогибочные работы. Существует необходимость придерживаться определенного ряда правил, изменяющихся в зависимости от материала профиля, подоконника и стены. К примеру, при креплении подоконной планки в помещениях, где установлена теплоизоляционная система, следует акцентировать внимание на термоизоляционных плитах, их ровной отрезке и соответствии отверстиям и так далее. В этом случае подоконный профиль будет выступать в роли своеобразного шва.

Более усоверешенстованная система «Теплый подоконник» с интегрированным подоконным профилем сегодня всё больше используется ведущими европейскими компаниями, и является отличным выбором для тех, кто ценит практические решения и высокое качество установки окон.

Бесплатный оконный сервис для выбора и расчета пластиковых окон по всей России

О пошаговой инструкции установки окон с подоконным блоком будет рассказано в одной из ближайших публикаций на портале ОКНА МЕДИА.

Разновидности подставочных профилей для окон ПВХ и способы монтажа

Это профильная планка из плотного поливинилхлорида, разделенная внутри на две и более камеры. Крепится данный элемент к нижнему торцу оконного блока и выступает в качестве своеобразной прокладки между рамой и проемом. Материал, используемый для изготовления, не так привлекателен эстетически, как пластик створок, но намного устойчивее к механическим и температурным воздействиям.

  1. Для чего нужен подставочный профиль
  2. Разновидности и характеристики
  3. Лучшие производители
  4. Способы монтажа
  5. Первый способ
  6. Второй способ
  7. Выводы

Для чего нужен подставочный профиль

При монтаже пластикового окна подоконник и наружный водоотлив крепятся именно к подставочному профилю, разумеется, если на нем не сэкономили и он установлен снизу блока. Прикрутить отлив можно и непосредственно к уличной части рамы. Подобная установка нарушает герметичность окна, существенно уменьшая его энергосберегающие характеристики. К тому же подобный монтаж не в состоянии обеспечить плотного примыкания между рамой и отливом из-за чего вода будет попадать в низ проема. Качественная установка подоконника также возможна только с подставочным профилем, без него в местах стыка со временем появятся щели, требующие дополнительной герметизации.

Не менее важная функция подставочной рейки — дополнительная термоизоляция нижнего монтажного шва. Конструктивно профиль разделен на несколько камер, что уменьшает общие теплопотери конструкции, кроме того существуют модели, камеры которых заполнены специальным пенистым полимером с низкой теплопроводностью.

Подставочный профиль обеспечивает дополнительную жесткость, сохраняя правильную геометрию оконного блока. С его помощью конструкцию гораздо проще поставить по уровню, не опасаясь за его нарушение со временем. Это, в свою очередь, залог исправной работы фурнитуры, которая будет функционировать гораздо дольше, если конструкция стоит без перекосов.

Подробный разбор теплых подставочных профилей:

Разновидности и характеристики

Основные различия заключаются в размерах поперечного сечения, количестве камер, их наполнении (или отсутствие такового), толщине наружных стенок и внутренних перегородок между секциями. Кроме того, есть отличия в совместимости с профильными системами разных производителей.

Основные характеристики подставочного профиля:

  • Длина планки, как и у рамных аналогов, составляет 6-6,5м.
  • Ширина в зависимости от модели колеблется от 2 до 10 см.
  • Минимальное количество камер, расположенных горизонтально, – 1; максимальное – 5.
  • Толщина наружной стенки не фиксирована, но не может быть меньше 2 мм.
  • Внутренние перегородки – около 1 мм.

Двухкамерные изделия применяются в основном для обустройства холодного остекления, что для окон явление сравнительно редкое. Есть модели с вертикальным расположением камер (одна над другой), теплоизоляция такого профиля минимальна. Варианты с пятью изолированными секциями отличаются лучшими энергосберегающими характеристиками, особенно если часть камер заполнена термоизоляционным полимером (обычно экструдированный пенополистирол).

Высокие сборные модификации (10 см и больше) имеют как горизонтальные, так и вертикальные секции, часть которых может быть усилена армирующими элементами. В таких системах предусмотрены специальные соединительные элементы для сращивания по высоте, что позволяет их собирать на герметик без дополнительного крепежа.

Вверху подставочной рейки, в той части, которая соприкасается с рамой, имеется место для дополнительного размещения какого-либо утеплителя или герметика (чаще всего этот промежуток заполняют монтажной пеной).

Также часто используют ПСУЛ ленту

Описанные выше варианты, предназначены для установки внутри конструкции и не видны после финишной отделки. Однако есть ряд моделей, которые помимо выполнения опорных и усиливающих функций, могут полностью заменить элементы металлопластикового окна. Компания Rehau, например, производит подставочный профиль (108 561860), полностью заменяющий наружный водоотлив. Его применение возможно, если выступающей части отлива в 56 мм будет достаточно.

Лучшие производители

Оконные профильные системы от крупных изготовителей, как правило, комплектуются подставочным профилем.

Их отдельное приобретение может потребоваться если:

  • Комплектный профиль не подходит или не устраивает заказчика по своим характеристикам (отсутствие теплоизоляционного наполнителя, количество камер).
  • В случае утери (с отечественными монтажниками случается довольно часто) или поломки;

Наиболее распространенные производители на современном рынке:

  • Rehau. Популярные модели: энергосберегающий пятикамерный профиль – 561910 и двухкамерный с армирующим наполнителем – 561790;
  • KBE. Часто используется трехкамерный вариант (артикул 342) 46мм шириной, 3 см высотой и его аналог с прижимным крылом ( артикул 343).
  • Veka. Продукция этой компании представлена моделями линейки Softline – двухкамерный профиль с прижимным крылом и Euroline – трехкамерный вариант без наполнителя.

Также качественную продукцию изготавливают фирмы Wintech, Enwin, отечественные Novotex и Brusbox. Изделия двух последних более доступны по цене, однако качество не всегда сопоставимо с зарубежными аналогами.

Способы монтажа

Чаще всего для установки подставочного профиля применяется один из двух вариантов, которые будут подробно рассмотрены далее.

Первый способ

Используется сравнительно редко начинающими монтажниками или в случае самостоятельной установки дома. Суть способа заключается в последовательном монтировании: сначала подставочный профиль, а затем оконный блок.

Алгоритм действий:

  • В соответствии с размерами рамы размечается и отрезается подставочная планка;
  • Подготовленная деталь выставляется по уровню в нижней части очищенного проема;
  • Рулеткой промеряются расстояния между верхом проема и профилем, после чего выполняется предварительная примерка блока. Если сверху, между рамой и окном, остается чрезмерно большой зазор (более 3 см), его уменьшают, регулируя положение подкладочной планки. Обычно для этого используют пластиковые прокладки разной толщины (деревянные бруски или клинья применять нежелательно – дерево меняет свои размеры в зависимости от сезона и окружающей влажности).

Когда по всему периметру проема выставлены допустимые зазоры (оптимально 1,5-2 см), их герметизируют монтажной пеной.

Второй способ

Квалифицированные монтажники делают иначе. Окно устанавливается вместе с профилем в такой последовательности:

  • Сначала снимают прикрученный к блоку профиль, для этого необходимо открутить крепеж и вытащить планку из стыковочных пазов.
  • В одну из камер, если это возможно, вставляют утеплитель.
  • Место примыкания подкладочной планки и нижнего рамного профиля заполняют уплотнительной лентой или пеной (возможна комбинация этих материалов).
  • Крепят подкладочный профиль на его место снизу рамы.
  • Оконный блок выставляют в проеме по уровню, фиксируют на анкера или кроншетейны, после чего заполняют зазоры монтажной пеной.

Подробная видеоинструкция:

После полимеризации пены (2-3 часа) ее излишки срезают и подготавливают место для монтажа подоконника. Установку выполняют в образовавшееся между рамой и подставочной планкой Г-образное углубление. Подоконник в таком случае частично (10-15 мм) заходит под раму, а его фиксация выполняется снизу все той же монтажной пеной.

Отлив крепят к подставочной планке в углубление с наружной стороны блока. Таким образом исключено попадание воды под наружную часть окна. Поверхность проема необходимо предварительно подготовить, чтобы под водоотливом не было пустот.

Выводы

Использование подставочного профиля необходимо для:

  • минимизации теплопотерь в нижней части оконного проема;
  • усиления конструкции и обеспечения ее продолжительной работы;
  • надежной фиксации подоконника и отлива.
0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
