Стеновой приточный клапан: технологичная альтернатива проветриванию
В современном мире люди все чаще сталкиваются с проблемой духоты, плесени и влажных стен после установки пластиковых окон.
Окна ПВХ обладают хорошей степенью герметичности, что исключает сквозняки и обеспечивает тишину в комнатах. Но при этом возникает проблема поступления свежего воздуха.
Если раньше через щели и неплотности оконных конструкций в квартиру регулярно поступал свежий воздух, то со стеклопакетами естественная приточная вентиляция становится возможной только через регулярное проветривание, что в холодное время не всегда возможно. В связи с этим при исправно работающей вытяжной вентиляции отработанный воздух выходит, а новый не поступает. Увеличивается концентрация углекислого газа, появляется влажность, плесень, конденсат на окнах.
Технологичной альтернативой проветриванию является приточный вентиляционный клапан. Инженеры компании «Домвент» разработали устройства, которые монтируются в стену и создают естественный приток свежего воздуха в помещении при закрытых окнах. При этом избавляют от шума, пыли и сквозняков, сохраняя температуру в помещении комфортной даже зимой
В линейке продукции компании 3 модели приточных клапанов «Домвент», «Домвент Оптима» и Norvind pro. Все три модели работают без электричества, восстанавливая естественную приточную вентиляцию жилых отапливаемых помещений. Воздух поступает плавным регулируемым потоком за счет разницы в давлении снаружи и внутри помещения. Поэтому важным условием правильной работы клапанов является наличие в доме исправной вытяжной вентиляции на кухне и в санузлах. Приточные клапаны монтируются в стену за 40 мин. Разработаны специально для российского климата.
Стеновой приточный вентиляционный клапан «Домвент»

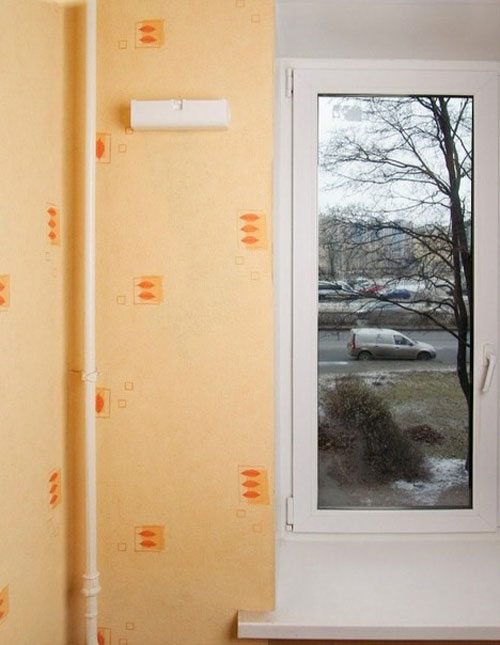

Модель «Домвент» монтируется в стену между радиатором отопления и подоконником, за счет чего поступающий свежий воздух нагревается. Оснащен москитной сеткой и лабиринтной системой утеплителя внутри, которые задерживают частицы пыли, пух и насекомых.
Диаметр отверстия в стене под воздуховод составляет 40 мм, объем поступающего воздуха 13 куб. м/ч при 10 Па. Подходит для небольших комнат площадью до 15 кв. м. Допускается установка двух клапанов над батареей для комнат большей площади.
Для установки не требуется алмазное сверление, достаточно перфоратора. Работает в температурном диапазоне от –50°C до +80°C.

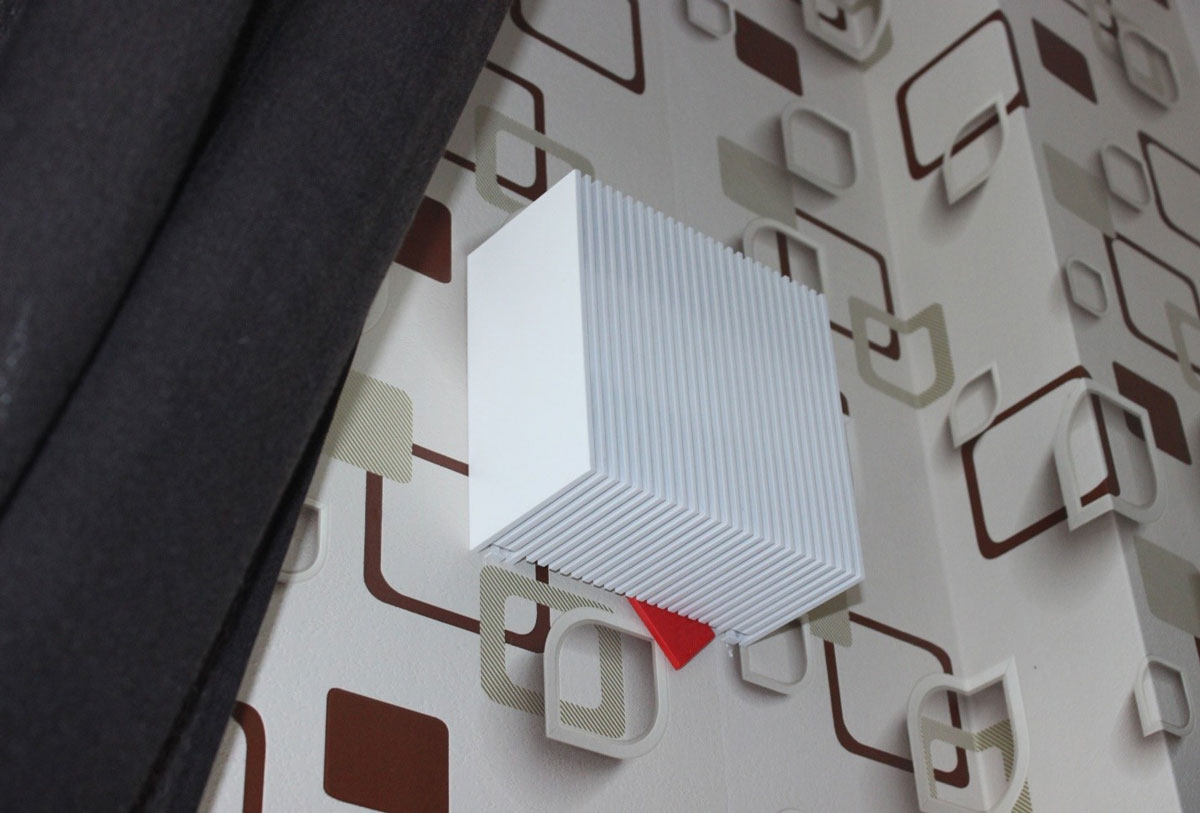

Стеновой приточный вентиляционный клапан «Домвент Оптима»
«Домвент Оптима» работает по такому же принципу, что и клапан «Домвент». Но может устанавливаться как над радиатором отопления (с направлением движения воздуха из клапана вниз), так и на высоте 2 м от пола (с направлением движения воздуха вверх, где поступающий холодный свежий воздух замешивается с теплым в помещении).
Модель дополнительно оснащена фильтром класса G3, который обеспечивает грубую фильтрацию воздуха. Подходит также для помещений с печным отоплением или системой теплый пол. Диаметр отверстия в стене составляет 40 мм, объем поступающего воздуха 13 куб. м/ч при 10 Па.
Для установки клапана «Домвент Оптима» не требуется алмазное сверление, установка может быть выполнена при помощью перфоратора. Работает в температурном диапазоне от –50°C до +80°C.

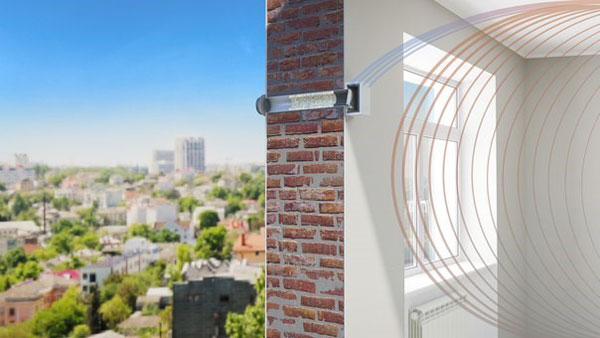

Стеновой приточный вентиляционный клапан Norvind pro
Клапан Norvind pro разработан специально для строительных компаний. Диаметр отверстия под воздуховод составляет 92 мм, при этом клапан обеспечивает приток воздуха в 32 куб. м/ч при 10 Па, что соответствует требованиям СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха».
Для установки клапана требуется алмазное бурение.
Norvind pro устанавливается на высоте 2-2,2 м от пола.
Основные преимущества стеновых приточных клапанов «Домвент» и Norvind
- Клапаны могут устанавливаться на любом этапе строительства.
- Не имеют ограничений по материалам стен.
- Монтаж занимает примерно 40 минут.
- После установки клапаны не требуют специального обслуживания, достаточно промыть фильтры раз в год.

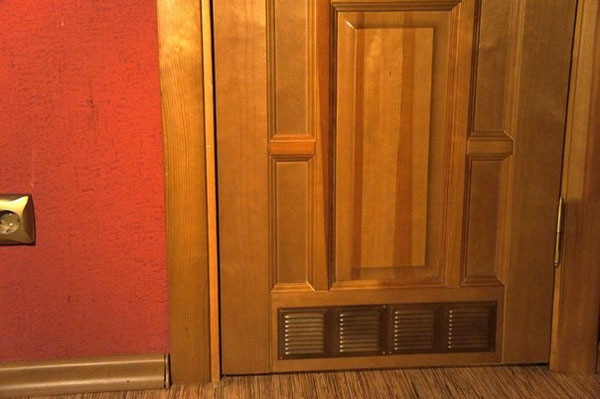

Вентклапан для межкомнатных дверей
Для беспрепятственного движения воздуха между комнатами компания «Домвент» разработала дверные вентклапаны «Двервент». Они пропускают только воздух, поглощая шум, что особенно актуально для ванных комнат, спален, детской.
Доступны 6 цветов под фурнитуру двери.
Публикация подготовлена специалистами компании «Домвент»
Приточная вентиляция под подоконником
Часто в службу консультаций компании ООО «СтройИнжиниринг» поступают жалобы от владельцев квартир и офисов, недавно заменивших устаревшие окна на современные стеклопакеты.
- Вентиляция пластиковых окон
Суть претензий сводится к следующему.
Применение современных систем вентиляции пластиковых окон
- Во-первых, в помещении значительно ухудшается климатические условия. Воздух становится густой и тяжёлый, что приводит к возникновению головных болей и к ухудшению самочувствия.
- Во-вторых, в комнате появляется запах плесени, окна постоянно влажные и «текут». Конденсат стекает на подоконник, образует грязевые разводы и плесневые образования.
Вентиляция окон ПВХ
Фото: требуется приточная вентиляция на окна
Объяснение этому явлению – отсутствие притока свежего воздуха (естественной приточной вентиляции), после установки пластиковых герметичных окон. Наши технические консультанты предлагают 2 типовых решения проблемы. Они призваны помочь в организации эффективной приточной вентиляции в квартиру (офис, коттедж и т.п. помещения), в которых установлены новые окна ПВХ.
Первое решение – это монтаж системы климатических клапанов приточной вентиляции на окна. Грамотный монтаж можно заказать у специалистов. С другой стороны — это недорогая и простая в исполнении процедура, провести которую можно своими руками, без привлечения специалистов со стороны. Данный метод наиболее популярен среди владельцев небольших квартир, с хорошей системой естественной вентиляции. Конденсат и затхлость исчезнут без следа, в случае исправной работы вентиляционного стояка (вытяжки) на кухне и в ванной.
Эффективный клапан приточной вентиляции в квартире АЭРЕКО
Фото: оконный клапан приточной вентиляции
Проверить нормально ли происходит процесс проветривания в квартире можно с помощью зажженной спички, поднесенной к вентиляционной решётке (пламя должно менять направление – в сторону вытяжки) или приложить к вентиляционному отверстию лист бумаги (бумага должна прилипнуть к решётке). При этом все окна открываются поочерёдно. Таким образом, если новые пластиковые окна открыты, и естественная вытяжная вентиляция в квартире работает, имеет смысл решить проблему дискомфорта, установив приточные клапаны. Среди наших заказчиков хорошо зарекомендовали себя приточные клапаны Aereco (АЭРЭКО).
Главный минус использования клапанных систем подачи свежего воздуха через стеклопакеты ПВХ заключается в серьёзных теплопотерях, и в увеличении затрат на отопление проветриваемого таким образом помещения. В холодное время года применение вентиляционных клапанов для окон автономных объектов (загородные дома, квартиры, офисы), не подключенных к системе ЦО (горячего водоснабжения), является экономически нецелесообразным. Стоит обратить внимание, что в городских квартирах, смотрящих на проезжую часть, открытие оконных клапанов приводит к увеличению уровня шума.
Профессиональные услуги по монтажу механической вентиляции по хорошим ценам
Второе решение – это монтаж принудительной системы приточно-вытяжной вентиляции. Данная услуга оказывается квалифицированными специалистами нашей климатической фирмы – СтройИнжиниринг. В комплекс работ входит:
- проектирование вентиляционных каналов и подбор климатического оборудования с пониженным шумом, высокой производительностью и другими высокотехнологическими характеристиками;
- установка кондиционеров, вентиляторов, калориферов воздушного отопления, фильтров;
- очистка и дезинфекция воздуховодов неисправной вытяжной вентиляции, диагностика неравномерных воздушных потоков в помещениях, гарантийное и сервисное обслуживание;
- выгодные цены на вентиляцию – бесплатная доставка агрегатов на объект, закупка климатической техники в оптовых компаниях, гарантия производителя.
В поставленные перед ООО «СтройИнжиниринг» задачи входит – сохранение комфортной климатической обстановки в любых закрытых помещениях (бассейны, офисные центры, торговые предприятия, выставочные залы, кафе, магазины, аптеки, парикмахерские и т.д.). Процесс осуществляется без световых и тепловых потерь (окна, витрины, стеклянные фасады и крыши любого размера) за счёт применения рекуперации воздуха и современных климатических технологий (солнечная энергия и т.п.).
Вниманию Московских строительных организаций и коммунальщиков. Создание полноценной системы кондиционирования и вентиляции с механическим побуждением в Вашем помещении обеспечит не только здоровую атмосферу, но и повысит параметры энергосбережения для Ваших инженерных сетей!
Приточный клапан или проветриватель — зачем нужен, как выбрать
Приточный клапан или проветриватель решает важную задачу по созданию комфортных условий в замкнутом помещении — он обеспечивает нормальную циркуляцию воздуха за счет притока достаточного количества кислорода.
- Для чего нужен приточный клапан
- Принцип действия приточного клапана
- Типы приточных клапанов
- Приточный клапан на окно
- На что следует обратить внимание при выборе приточного клапана на окно
- Приточный клапан в стену
- На что следует обратить внимание при выборе приточного клапана в стену
Приточный клапан в загородном доме или квартире позволяет получить достаточное количество свежего воздуха без необходимости в открывании окон. Это важно, потому что, вентиляция дома путем открытия окон приносит вместе со свежим воздухом шум, пыль, осадки, насекомых и другие малоприятные вещи. Кроме того, открывать окна в зимнее время еще и накладно: через них в атмосферу выбрасывается тепло, за которое мы платим, и с каждым годом все больше. Не будем забывать и то, что частое открывание окон приводит к их преждевременному износу и как следствие, к необходимости в замене.
А если окна все время на замке, жизнь в доме становится не комфортной и небезопасной для его обитателей: из-за недостатка кислорода ухудшается самочувствие, из-за образования конденсата вследствие нарушенной циркуляции воздуха могут развиться грибок и плесень. Не следует забывать и то, что через открытые окна в ваш дом могут проникнуть не только насекомые, но и другие нежеланные гости. Выход – сделать так, чтобы свежий воздух поступал в дом в необходимом количестве, а окна при этом оставались закрытыми. Именно эту задачу решают приточные клапаны или проветриватели.
Принцип действия приточного клапана
Большинство бытовых клапанов приточной вентиляции действуют без дополнительного источника энергии – за счет разницы в атмосферном давлении на открытом воздухе и в помещении, где давление ниже, создается воздушный поток, входящий в помещение с улицы и обеспечивающий вентиляцию. Проветриватель — устройство пассивной вентиляции. Чтобы он действовал с максимальной эффективностью, требуется, чтобы разница в давлении между «домом» и «улицей» составляла не менее 10 Па. Но обычному потребителю нет необходимости самостоятельно рассчитывать это значение. В большинстве случаев, чтобы приточный клапан выполнял свои функции, достаточно обеспечить соблюдение всего трех условий:
- чтобы температура воздуха за окном была не выше +5°C;
- чтобы в вашем доме нормально работала система вентиляции.
- чтобы между комнатами в доме воздух мог свободно проходить в достаточном количестве — как правило, для этого достаточно, чтобы межкомнатные двери имели снизу зазор не менее 2 см.
Вы можете купить приточный клапан и установить его, но помните — проветриватель хорошо работает в холодное время года, в жаркие дни он малоэффективен. Аналогично, даже при соблюдении первого условия, если вентиляционная система дома работает плохо, или комнаты вашем доме закрываются герметично, клапан приточной вентиляции вряд ли исправит ситуацию.
Типы приточных клапанов
Приточные клапаны бывают двух основных типов: приточные клапаны на окно, т.е. встраиваемые непосредственно в окна, и приточные клапаны в стену — такие проветриватели монтируются в наружные стены дома. Оба типа, при условии выбора модели с требуемыми характеристиками и при правильной установке приточного клапана, обеспечат ваш дом достаточным количеством кислорода.
Внутри каждого из типов существует довольно большой модельный ряд приточных вентиляционных клапанов, призванных удовлетворить самый взыскательный вкус конкретного потребителя, в соответствии с его представлениями о комфорте. В этой статье мы расскажем о наиболее важных характеристиках различных типов приточных клапанов.
Александр Стеценков, Заместитель директора представительства «Аэрэко» в РФ
«Как правило, стеновые клапаны устанавливают в тех случаях, когда отсутствует возможность установки оконных клапанов. Следует помнить, что:
- стеновой клапан обычно дороже оконного, а его конструкция более сложная и громоздкая;
- монтаж стенового клапана более трудоемкий;
- время монтажа стенового клапана дольше, чем оконного. Если монтаж оконного клапана на установленное окно занимает полчаса, то монтаж стенового — от 1,5 до 8 часов, в зависимости от толщины стены и материала, из которого она сделана;
- монтаж оконного клапана возможен на любой стадии ремонта и даже в полностью обжитой квартире».
Приточный клапан на окно
Приточный клапан на окно — самое популярное решение для вентиляции квартир в многоквартирных домах. Особенно часто устанавливаются приточные клапаны на пластиковые окна. Это связано с тем, что почти все бытовые приточные клапаны монтируются на уже установленные окна — непосредственно в оконный профиль. Такой способ монтажа хорош тем, что не приводит к уменьшению количества дневного света, проходящего через окно. Есть у него и минусы – вентиляционный канал проветривателя на окно ограничен размерами оконного профиля, поэтому он меньше, чем у приточного клапана в стену. Соответственно, через него проходит меньше свежего воздуха.
Оконный приточный клапан устроен так, чтобы поступающий через него холодный воздух направлялся вверх, к потолку комнаты. Так он лучше перемешивается с прогретым воздухом внутренних помещений, благодаря чему температура в доме понижается незначительно, и даже при полностью открытом клапане возникает дискомфорт.
На что следует обратить внимание при выборе приточного клапана на окно
Александр Стеценков, Заместитель директора представительства «Аэрэко» в РФ
«В случае крайне низких температур достаточно с помощью переключателя режима работы прикрыть клапан, тем самым, ограничив приток воздуха».
- Пропускная способность или уровень воздухообмена приточного клапана на окно выбираются, исходя из количества человек, находящихся в комнате с окном на постоянной основе. Нужно помнить, что для нормальной жизнедеятельности 1 человека требуется 30 кубических метров свежего воздуха в час. На этапе выбора оконного клапана требуется учесть данное обстоятельство, чтобы впоследствии у вас не возникли проблемы.
- Мы живем в стране с холодными зимами, поэтому при выборе приточного клапана на окно нужно заранее побеспокоиться, чтобы это устройство без проблем выдерживало суровые условия эксплуатации. Не забывайте, что некоторые приточные клапаны сделаны для мягких зим Западной Европы и не рассчитаны на воздействия очень низких температур.
- Многие оконные провертиватели оснащены автоматической регулировкой – это удобно, но в определенных ситуациях может стать проблемой. Например, при резких перепадах температуры за окном. В этом случае единственным спасением является механическая система регулировки клапана, которая есть не у всех моделей.
- Некоторые умельцы изготавливают приточные клапаны своими руками. Это более дешевый вариант, но зачастую такое решение создает неудобства из-за проблем с шумоизоляцией. Практически все приточные клапаны на окно заводского производства обеспечивают требуемый уровень защиты от шума в пределах 30–35 дБ.
Приточный клапан в стену
Преимущественно такой клапан приточной вентиляции устанавливается в частных домах. Хотя в последнее время нередко этот тип проветривателя можно встретить и в многоквартирных домах. Связано это с тем, что при установке приточного клапана в стену нарушается целостность несущей стены здания. В наружной стене дома создается сквозное отверстие диаметром 60 мм и более. Понятно, что лучше проделать такое отверстие еще на этапе строительства дома. Впрочем, современные инструменты дают возможность установить приточные клапаны в любых стенах.
Приточный клапан в стену обеспечивает повышенную по сравнению с оконным циркуляцию воздуха и позволяет регулировать скорость подачи воздуха. Конструкция стенового приточного клапана выполнена так, чтобы препятствовать проникновению влаги во внутренние помещения. Кроме того, стеновые проветриватели оборудуются фильтрами очистки воздуха.
Вентиляция под окном: как создать в доме комфортный микроклимат
В последнее время широкое распространение получили окна из пластика, алюминия или древесины, которые, благодаря наличию стеклопакетов и качественных уплотнителей, полностью перекрывают доступ свежего воздуха с улицы. Это позволяет максимально уменьшить потери тепла и защититься от шума, но приводит к сильному увеличению уровня влажности, что негативно сказывается на микроклимате в помещении. Справиться с возникшей проблемой поможет вентиляция под подоконником, о конструировании которой и пойдет речь ниже.
Приточный канал под окном – залог здорового микроклимата в комнате
Разновидности систем вентиляции
Система притока и удаления воздуха в городской квартире или частном доме бывает двух основных типов:
- естественная – тяга воздуха в вентиляционных каналах возникает благодаря специальной конструкции последних;
- принудительная (возможно, с рекуперацией тепла) – в этом случае ток воздуха организуется благодаря вентиляторам, которые устанавливаются в воздуховод или вентиляционное окно.
Выбор конкретного варианта конструкции зависит от конфигурации помещений и индивидуальных требований жильцов.
По месту расположения система доступа воздуха в помещение разделяется на такие разновидности:
Приточная оконная вентиляция, являющиеся частью оконной системы. Это наиболее простой способ обеспечения проветривания помещения без открытия окна. Недостатки – невозможность установить фильтры, задерживающие пыль, а также необходимость внесения конструктивных изменений в раму.
Приточный канал в раме окна
Вентиляционные каналы, расположенные под подоконниками. Представляет собой пропускаемую через стену трубу, которая снаружи закрыта специальной решеткой, а внутри оформлена привлекательно выглядящей коробочкой, позволяющей, помимо всего прочего, регулировать интенсивность воздушного потока. Воздушный канал оборудуется дополнительной шумоизоляцией и фильтрами. Еще одно преимущество этого варианта в том, что подобную конструкцию можно легко установить своими руками.
Вентканал под подоконником
Воздуховод, смонтированный под окном, может иметь двигатель, обеспечивающий принудительную циркуляцию воздуха.
Такой вариант имеет множество преимуществ:
- увеличивается циркуляция воздуха в помещении, что нормализует уровень влажности;
- появляется возможность более тонко регулировать скорость воздушного потока;
- из поступающего воздуха более эффективно удаляется пыль и другие твердые частицы.
Необходимость использования
Применение в помещении современных полностью герметичных стеклопакетов нарушает циркуляцию воздуха, что приводит к накоплению в воздухе углекислого и угарного газа, паров влаги и других вредных примесей, образующихся в результате жизнедеятельности обитателей квартиры или дома.
Обратите внимание! Инструкция по санитарной и противопожарной безопасности требует обязательного наличия вентиляции в определенных помещениях (например, кухне). Это связано с тем, что эксплуатация некоторых бытовых приборов (газовой печи) без обеспечения проветривания опасна для жизни.
Повышенная влажность в помещении приводит к образованию конденсата на холодных поверхностях, что, в свою очередь, провоцирует развитие грибков, плесени и болезнетворных микроорганизмов.
Необходимость обустройства подоконной вентиляции налицо
Многие пренебрегают установкой вентиляционных каналов, устраивая так называемое залповое или щелевое проветривание.
Оба эти способа имеют множество недостатков:
- резкие перепады температуры в помещении;
- попадание уличной пыли в комнату из открытого окна;
- ухудшение шумоизоляционных качеств оконных блоков;
- появление сквозняков, негативно влияющих на комнатные растения;
- напрасное расходование тепловой энергии из помещения.
Поэтому более эффективным способом регулирования микроклимата считается установка приточных каналов (клапанов) под окнами.
Выбор оборудования
При покупке подоконного клапана основным критерием выбора должна быть не цена, а его потребительские свойства.
Целесообразно обращать внимание на следующие особенности:
Совет! Вентканал с принудительным нагнетанием воздуха может стать самостоятельным источником шума от работающего электромотора, вращающего лопасти вентилятора. Чтобы избежать этого, приобретайте модели с бесшумными или малошумными устройствами.
На фото – вентиляционный приточный клапан
Сохранение работоспособности в разных климатических условиях. Приточная вентиляция должна исправно функционировать независимо от времени года, температуры, уровня влажности и других внешних факторов. Также следует удостовериться, что зимой в вентиляционном канале не происходит замерзание конденсата, который может привести к поломке вентилятора.
Самостоятельный монтаж приточной вентиляции
Подготовительный этап
Перед тем как конструировать канал для притока свежего воздуха, необходимо убедиться в нормальной работе вытяжной системы.
Это можно сделать следующим образом:
- открыть окно в помещении, где будет проводиться работа;
- к имеющейся вентиляционной решетке на расстояние 5-10 см поднести небольшой лист бумаги;
- если его затягивает в отверстие (он как бы прилипает к решетке), то вытяжная система работает правильно.
Обратите внимание! Зажигать и подносить к вентиляции спичку категорически запрещено. При закупоривании отверстий в вентканалах могут накапливаться горючие газы. В этом случае открытый огонь или искра способны привести к возгоранию или взрыву.
Перед началом работы проверьте работу вытяжки
Если проведенный тест показал отсутствие тяги в вытяжной системе, необходимо озаботиться ее прочисткой или ремонтом. В городе этим занимается организация, ответственная за эксплуатацию многоквартирных домов.
Чтобы не зависеть от коммунальных служб, параллельно можно установить индивидуальную вытяжную вентиляцию. В этом случае необходимо правильно рассчитать сечение каналов и мощность вентиляторов: количество поступающего воздуха должно лишь ненамного превышать объем удаляемого.
Еще один важный момент. Для эффективной работы приточной вентиляции важно позаботиться о том, чтобы межкомнатные двери также пропускали воздух.
Это достигается двумя способами:
- наличием щели между напольным покрытием и полотном двери;
- установкой специальной вентиляционной решетки, для чего в двери проделывается специальная щель.
Специальная решетка повысит эффективность вентиляции
Процесс установки
Подоконный вентиляционный клапан состоит из трех частей:
- внутреннего блока;
- наружной декоративной решетки;
- соединительного канала.
Установка этого устройства производится в такой последовательности:
Обратите внимание! Выше была рассмотрена последовательность действий по установке естественной приточной вентиляции. Если вы приобрели клапан с вентилятором, необходимо позаботиться о подключении электродвигателя к проводке и установке пульта управления всей системой.
По окончании установки подоконная система вентиляции практически не требует обслуживания. Необходимо лишь один-два раза в год осуществлять очистку фильтрующих элементов.
Схема монтажа подоконной вентиляции
Еще раз следует напомнить, что приточный воздушный канал эффективно работает только в том случае, если в помещении должным образом функционирует вытяжка.
Конденсат на поверхности оконного стекла
Иногда, несмотря на все ухищрения, направленные на уменьшение уровня влажности в помещении, на оконном стекле все равно продолжает появляться конденсат. Многие для борьбы с ним используют различные народные средства, вытирают окна тряпками и сухими салфетками, дополнительно проветривают помещение и так далее.
Справиться с возникшей ситуацией раз и навсегда помогут только вентиляционные решетки для подоконников. Лишь они сохранят оконный профиль сухим, надолго продлив тем самым срок его эксплуатации.
Конденсат на стекле – неприятное явление
Разновидности устройств
Решетка, установленная в подоконнике, более эффективно распределяет поток теплого воздуха возле окна, препятствуя накоплению влаги на стекле.
Существует множество разновидностей этих устройств:
- наружные, внутренние и переточные;
- нерегулируемые, регулируемые и инерционные.
Благодаря решетке можно избавиться от влаги на стекле
Кроме того, в зависимости от типа используемых материалов решетки разделяются на:
- полимерные – один из самых распространенных материалов, который со временем может пожелтеть и покоробиться от воздействия высокой температуры;
- алюминиевые – имеют отличный внешний вид и небольшой вес, недостаток – высокая стоимость;
- из древесины – прекрасно сочетаются с любым типом оформления помещения, но требуют повышенного внимания и ухода;
- стальные – имеют большой вес, стоимость и привлекательный внешний вид.
Установка решеток на подоконник
Для того чтобы самостоятельно закрепить устройства, помогающие устранить конденсат с поверхности оконной рамы и стекла, необходимо запастись следующими инструментами:
- дрель;
- маркер;
- электролобзик;
- клей для соединения полимеров;
- груз для закрепления решетки во время монтажа.
Последовательность действий по установке решетки на подоконник такова:
Установка решетки в подоконник – задача несложная
Вывод
Приточные воздушные каналы, расположенные под подоконниками, являются неотъемлемыми элементами вентиляционной системы квартиры или дома. Без них невозможно обустроить комфортный микроклимат в помещении.
Более подробно об этом вопросе вы можете узнать из видео в этой статье.
Приточные клапаны для окон ПВХ: виды конструкций, преимущества и недостатки
Пластиковые окна лучше деревянных по всем параметрам, кроме одного — они совсем не пропускают воздух. Когда циркуляция воздуха в квартире отсутствует, повышается влажность, на стеклах появляется конденсат, а в помещениях чувствуется затхлый запах, иногда от сырости появляется плесень.
Есть несколько способов восстановить воздухообмен в квартире, один из них установить приточный клапан, встроенный в конструкцию окна. Давайте разберемся, какую модель выбрать и как правильно смонтировать устройство.
Что такое приточный клапан
При строительстве современных домов, проектировщики учитывают, что остекление из ПВХ будет герметичным, и обязательно предусматривают монтаж приточно-вытяжной вентиляции. В старых домах делали только вытяжные системы, которые работали за счет естественного воздухообмена через щели в деревянных рамах. С установкой окон ПВХ в таких зданиях работа вытяжки значительно ухудшается, так как притока свежего воздуха нет.
Решить проблему застаивания воздуха можно регулярным проветриванием, но это не очень удобно: нужно постоянно контролировать процесс и вовремя закрыть створку, пока в помещении не стало совсем холодно, кроме этого, появляется сквозняк, в комнату беспрепятственно проникает пыль и уличный шум.
Приточный клапан позволяет воздуху свободно циркулировать при этом лишь незначительно снижает звукоизоляцию и совсем не вызывает сквозняка. Вентиляционный клапан — это простое устройство, представляющее собой щель с задвижками, устанавливается в верхней части окна. Работает за счет разницы давления снаружи и внутри помещения.
Важно! Приточный клапан эффективен только при наличии работающей вытяжной вентиляции!
Клапан состоит из следующих частей:
- Воздухозаборника, он располагается с наружной стороны окна.
- Внутреннего канала.
- Выпускного блока, который выводит воздух с улицы внутрь помещения. Он оборудуется регулирующим клапаном и фильтром.
Чтобы устройство работало правильно, необходимо наличие радиатора отопления под окном. Теплый воздух, идущий от батареи, будет подхватывать холодный с улицы, поднимать его выше к потолку и смешиваться.
Приточный клапан позволяет воздуху обновляться и выводить лишнюю влагу, без сквозняка, серьезных теплопотерь и нарушения звукоизоляции.
Виды клапанов для окон ПВХ
Приточные клапаны различаются по конструкции и способу управления — от этого зависит их стоимость, эффективность, сложность установки и обслуживания.
Ручные и автоматические
Поток воздуха, идущий через клапан, в зависимости от конструкции устройства, может быть постоянным или регулируемым. Второй вариант более удобен в использовании, поэтому гораздо популярнее первого. Регулировка интенсивности проветривания может осуществляться вручную или автоматически.
Ручной предполагает наличие специальной задвижки, которая открывает и закрывает доступ воздуха в помещение и регулирует пропускную способность устройства.
- низкая стоимость;
- простая конструкция;
- возможность полностью перекрывать доступ воздуха с улицы и открывать клапан, когда нужно.
- для эффективной работы нужно участие человека, чтобы вовремя открыть и закрыть задвижку;
- человек управляет им, полагаясь на интуицию и собственные ощущения, без учета влажности воздуха.
Приточный клапан с ручным управлением.
Клапан с автоматическим управлением способен выполнять свою функцию без участия человека, проветривая помещение либо на определенный объем воздуха, либо до достижения комфортных показателей влажности.
- клапан работает, даже если никого нет дома;
- достаточно выставить нужные настройки и можно забыть об устройстве;
- устройство способно постоянно поддерживать хороший микроклимат в помещении.
- высокая стоимость;
- некоторые модели не имеют возможности для полного отключения вентиляции.
Виды устройств по конструкции
Конструкция приточного клапана определяет способ его установки. Есть несколько видов:
- фальцевые (без фрезеровки);
- щелевые (с фрезеровкой);
- накладные;
- встроенные в ручку.
Фальцевый приточный клапан — самый простой в установке. Его монтируют в пространство между створкой и рамой. В комплект входит более тонкий уплотнитель, который ставят только в месте крепления клапана, таким образом, получается небольшая щель, длиной от 17 до 40 см. Клапан состоит из двух частей: воздухозабора (козырька), который устанавливается на улице, выпускной части — она монтируется изнутри. Поток воздуха можно регулировать. Пропускная способность устройства — от 5 м³/час.
- невысокая стоимость;
- простой монтаж своими руками;
- при необходимости легко демонтировать и вернуть створке герметичность.
- сравнительно низкая пропускная способность;
- подходит только для окон с открывающимися створками.
Фальцевый клапан.
Есть более сложные в монтаже устройства — щелевые, для их установки необходимо фрезеровать створку. Они подходят для поворотно-откидных и глухих створок. Но во втором случае придется вырезать отверстия и в металлической армировке, которая расположена внутри рамы.
Такие конструкции могут состоять из одного цельного блока или двух раздельных: один из них устанавливается на улице, второй — в помещении. Для их монтажа требуется сделать отверстия вытянутой формы в верхней части наплава створки и наплава рамы. Для этого желательно иметь шаблон.
Щелевой клапан
Пропускная способность щелевого клапана — до 40 м³/час. Этого достаточно, чтобы в помещении, где проживают два человека, всегда был свежий воздух.
- высокая пропускная способность;
- подходит для любых окон, в том числе глухих;
- большинство моделей оборудованы системами для сохранения звукоизоляции и фильтрами.
- стоит дороже, чем фальцевый;
- для установки необходимо нарушить целостность рамы и створки;
- сложный в монтаже — установку стоит доверить специалистам.
Принцип работы клапана установленного с фрезеровкой.
Наиболее эффективный приточный клапан — накладной или встроенный. Он способен пропускать до 100 м³/час свежего воздуха. Для жилых помещений это слишком интенсивный поток, поэтому такие устройства используются в крупных и многолюдных помещениях. Их установку необходимо запланировать до монтажа окон, так как прибор встраивается в пространство для стеклопакета и размер створки необходимо подогнать под габариты устройства для вентиляции.
Встроенный клапан.
Еще один вид устройств для вентиляции — оконные ручки с приточными клапанами. По сути это те же щелевые, но пропускная способность их гораздо ниже, так как поток идет не через цельную щель в створке, а по трубкам, которые соединяют улицу с помещением.
Для установки необходимо снять старую ручку, просверлить сквозные отверстия по шаблону, вставить трубки и зафиксировать части ручки. Поток воздуха регулируется задвижкой.
Оконная ручка с вентиляцией.
Стоит ли устанавливать
Отзывы пользователей о приточных клапанах на окна неоднозначны. Мнения различаются и среди компаний, которые занимаются установкой пластиковых конструкций. Чтобы решить устанавливать прибор или нет, необходимо соотнести преимущества и недостатки.
- Не создает сквозняка.
- Обеспечивает непрерывный приток свежего воздуха.
- Снижает влажность, что защищает отделку от грибка и плесени.
- Почти не сказывается на звуко- и теплоизоляции окна.
- Достаточно простое в установке.
- Не портит внешний вид окна.
- Для установки некоторых моделей необходимо нарушать целостность окна.
- Многие владельцы отмечают, что при морозах ниже -20°C происходит обледенение клапана. Кроме этого, при полностью перекрытом потоке воздуха возле устройства чувствуется холод.
- В ветреную погоду возможен свист.
- Фильтры клапанов часто не справляются со своей задачей, и в помещение попадает много пыли.
- Если в квартире нет вытяжной вентиляции, приточный клапан не работает.
- Клапан начинает функционировать только при температуре ниже +5°C, при более высоких значениях разница в давлении в квартире и на улице слишком мала.
Прежде чем покупать и устанавливать приточный клапан на пластиковые окна, стоит проверить будет ли он эффективен. Нужно плотно закрыть входные двери, открыть межкомнатные, если под ними нет пространства для движения воздуха или щель между дверью и полом менее 2 см, открыть на проветривание оконную створку и приложить бумагу к вытяжной решетке. Лист должен притягиваться к шахте. Летом для работы клапана необходимо наличие принудительной системы вытяжной вентиляции.
Клапан на окно против других видов вентиляции
Первые конкуренты приточного клапана на окно — вентиляционные системы, которые устанавливаются на стену. Для их монтажа необходимо проделать сквозное отверстие. В зависимости от модели они могут работать по тому же принципу, что и оконные клапаны, или принудительно, за счет встроенного вентилятора.
Вентиляция в стене.
Такие устройства могут быть оборудованы фильтрами для очистки от пыли и подогревом воздуха, идущего с улицы. Пропускная способность этой вентиляции выше — от 70 м³/час. Однако, и она не лишена недостатков, может промерзать в сильные морозы, издавать шум, стоит значительно дороже, а монтаж более длительный и сложный.
Монтаж клапана на окно — самый не пыльный, быстрый и недорогой способ восстановить циркуляцию воздуха в квартире. Отдавать ему предпочтение стоит при следующих условиях:
- Если нет возможности поставить более мощную систему с набором дополнительных функций.
- Рядом с домом нет предприятий, загрязняющих воздух, и оживленных дорог.
- В доме есть вытяжная вентиляция и она эффективно работает.
- В квартире нет проблем с отоплением.
- В помещении постоянно проживает не более 2-х человек.
- Зимы в регионе мягкие, температура редко опускается ниже -15°C.
Как выбрать клапан на окно
При покупке приточного клапана стоит отдать предпочтение моделям известных производителей. На российском рынке наиболее популярны:
- Устройства французской компании — Aereco. Это клапаны щелевого типа. Регулируют подачу воздуха с улицы в автоматическом режиме, реагируя на повышение влажности в помещении. Оснащены удаленным прибором для измерения влажности, что делает работу устройств более точной и эффективной. Есть более доступные модели без гигрорегулирования. Доступны в разных цветах.
Клапан Aereco.
Клапаны от российской фирмы — Air-Box. Выпускаются в нескольких разновидностях: для установки с фрезерованием и без. Есть модели с воздухопропускной способностью от 4,8 до 40 м³/час.
Air-Box
Приточные клапаны Climamat от швейцарского производителя. Оборудованы специальной мембраной, чувствительной к разнице в давлении на улице и в помещении. Отличаются хорошей герметичностью, так как оборудованы синтепоновой прокладкой.
Climamat
Бельгийские устройства для проветривания Aerovent. Оснащены антимоскитной сеткой и фильтром для очистки воздуха.
Aerovent
При выборе стоит учитывать пропускную способность устройства. Для одного человека рекомендовано 30 м³/час, чем больше людей проживает в квартире, тем больше должен быть приток свежего воздуха. Если в квартире несколько комнат, то клапан устанавливается в каждой, за исключением кухни. Еще один важный параметр — возможность регулирования потока и полного отключения вентиляции в сильные морозы.
Как ухаживать за устройством
Обслуживать приточный клапан следует каждые полгода. Внутри может скапливаться пыль и снижать пропускную способность. При сильном загрязнении устройство придется демонтировать и промыть водой, затем установить на место. В остальных случаях достаточно протереть корпус и воспользоваться пылесосом.
При необходимости полностью остановить работу клапана, например, если у него нет такой функции, или холодный воздух проникает в помещение даже в закрытом положении, то следует заклеивать наружную часть устройства. Вентиляция будет прогреваться от теплого воздуха и не покроется инеем изнутри, кроме того, снизятся теплопотери.
Приточный клапан позволяет решить проблему излишней влажности и застоя воздуха в помещении, но прежде чем его устанавливать, стоит оценить все особенности устройства и проверить работу вытяжки.
Приточная вентиляция через оконные клапаны. Мифы и реальность
Приточные клапаны для нормальной вентиляции дома устанавливают во всех европейских домах с современными пластиковыми окнами. Какие бывают оконные приточные клапаны, их преимущества, особенности и недостатки.
Современные пластиковые окна со стеклопакетами хорошо удерживают тепло, имеют отличную звукоизоляцию, но совершенно не пропускают свежий воздух в закрытом состоянии. Многие люди жалуются на постоянно запотевающие окна, затхлый воздух в квартире, плесень на оконных откосах.
Все квартиры в многоэтажках имеют вытяжную вентиляцию – в кухне и ванной под потолком имеются решетки, выводящие воздух из помещения в вентиляционные шахты. Но сами по себе они не эффективны. Чтобы было движение воздуха, требуется не только вывод паров и кухонного чада, но и приток свежего воздуха извне. А притока как раз и нет! Современные окна и двери закрываются практически герметично.
Европейский потребитель довольно быстро понял, что краткосрочное распахивание окна не дает желаемого притока свежего воздуха. В ответ на рынок стали поступать различные модели клапанов для установки на окно, которые сейчас миллионами производят десятки европейских стран. Такие клапаны вентиляции на пластиковые окна позволяют обеспечить приток свежего воздуха даже при плотно закрытых створках.
Приточная вентиляция нужна не только для того, чтобы был свежий воздух. С ее помощью регулируется влажность в квартире. В Европе установку герметичных окон без приточных оконных или стеновых клапанов уже никто даже не обсуждает — одно без другого как бы невозможно. У нас многие просто не понимают принцип работы, назначение и необходимость оконного вентиляционного клапана.
Как устроены и работают вентиляционные клапаны?
Приточные клапаны используют для обеспечения притока свежего воздуха в домах с естественной или принудительной вытяжной вентиляцией. В домах с принудительной приточно-вытяжной вентиляцией нет необходимости в их установке.
Все вентиляционные клапаны являются каналами для пропуска воздуха снаружи дома. Они могут быть установлены прямо в стене (стеновые) и в оконном проеме (оконные). По конструкции они разные, имеют определенную пропускную способность и теплозащиту, могут быть оснащены заслонками от ветра и фильтрами от пыли. Как правило, устанавливают оконные приточные клапаны – их монтаж проще, не требуется делать отверстие в наружной стене.
В зависимости от типа, они монтируются в раму окна, в слой изоляции или размещаются под подоконником.
В приточных клапанах с ручной регулировкой специальную створку устанавливают в определенном положении. Обычно имеется несколько положений. Пропускная способность такого приточного клапана зависит от выбора пользователя (положение створки), а также от перепада давления снаружи и внутри помещения.
Автоматическая регулировка изменяет пропускную способность приточных клапанов без вмешательства пользователя, и таким образом является наилучшим средством для обеспечения надлежащей вентиляции помещений. Чаще всего управляющим параметром служит перепад давления внутри и снаружи помещения или относительная влажность воздуха в помещении, реже – температура снаружи.
Вот основное предназначение приточных вентиляционных клапанов:
- Создание параметров микроклимата, необходимых для здоровья человека.
- Увеличение срока эксплуатации помещений вследствие удаления избыточной влажности и предотвращения образования плесени и грибка на стенах, особенно кухонь, балконов и лоджий.
- Экономия тепла вследствие контролируемого притока воздуха.
- Повешение безопасности — уменьшается вероятность проникновения злоумышленников, ведь проветривание идет при закрытых окнах.
Разновидности оконных клапанов вентиляции
- Клапаны щелевого типа. Бывают механического и автоматического исполнения. Проветривание помещения происходит путем снабжения его свежим воздухом сквозь канал размером 170-400*12-16 мм. Клапан может иметь два блока: наружный (впускной) и внутренний (регулирующий), либо один универсальный. Достоинствами клапана является возможность обеспечения большого воздухообмена и установка без демонтажных работ оконных блоков.
- Клапаны фальцевого вида. Обеспечивают приток наружного воздуха посредством фальцевых вырезов в оконном блоке. Характеризуются малой пропускной способностью, сохранением уровня звукоизоляции, демократичной стоимостью и также не требуют демонтажа окна для установки.
- Клапаны накладного типа. Отличаются максимально высоким притоком воздуха и серьезными недостатками. К ним относится отсутствие возможности установки на имеющиеся пластиковые окна и ухудшение показателей звуко – и теплоизоляции. Нашли широкое применение в обеспечении вентиляции производственных объектов.
Мифы и реальность использования
По мнению многих, вентиляционые клапаны не нужны — со всеми задачами проветривания справляется режим «щелевого проветривания». А если есть на окнах конденсат, то это они плохо вставлены.
Есть еще жалобы на шум с улицы, которого нет при герметично закрытых окнах, а также на холодный сквозняк зимой и промерзание клапана в сильную стужу. Что по этому поводу говорят специалисты, хорошо знакомые с работающими системами вентиляции с приточными клапанами? Их отзывы весомее любой рекламЫ.
- Нарушает шумоизоляцию. Если за окном круглосуточно ездят машины, лают собаки или громыхает металлургический завод, то тихо у вас в доме будет только при герметически закрытых пластиковых окнах и тройными стеклопакетами. Любой способ вентиляции – открытые окна, оконные или стеновые клапаны, старые деревянные рамы – повысит уровень шума в той или иной степени. В этом случае следует выбрать специальный приточный клапан с повышенными звукоизоляционными свойствами. Но все же, желаете идеальной тишины – покупайте дом за городом или дышите спертым воздухом при закрытых окнах. Другой альтернативы просто нет.
- Клапан затягивает дым и гарь с улицы. А что он может затягивать в промышленном районе с плохой экологией? Грязный воздух снаружи – грязный воздух внутри. В квартире, расположенной над оживленным перекрестком, свежий воздух неоткуда брать. Или выхлопные газы, или углекислый газ и испарения человеческого тела.
- Клапан обмерзает. Если воздух только заходит через приточный клапан, то ничего не обмерзает. При плохой работе вытяжной вентиляции, через клапан понемногу выходит и теплый влажные воздух. Тогда случается и обмерзание. Это нормальный физический процесс. Влажный теплый воздух из квартиры выходит, резко охлаждается, влага конденсируется прямо на выходе. Чем больше водяных паров в воздухе квартиры, чем холоднее снаружи, тем больше обмерзание. Не рекомендуется устанавливать их в ванных комнатах, приток воздуха в ванную комнату должен происходить из соседних помещений, через отверстия в нижней части дверей.
- Из клапана дует. Любое движение воздуха, малейший сквозняк вызывает дискомфорт у чувствительных людей. При работающей вытяжной вентиляции и открытом приточном клапане легкое движение воздуха обязательно будет. Это нормальное явление. Если приточный клапан расположен вверху, то это почти незаметно. Из кондиционера летом тоже дует, но это не делает его непригодным к эксплуатации. Не следует ставить клапан над кроватью или рабочим столом. При включенной вытяжке над плитой тяга усиливается, воздухообмен происходит интенсивнее. Есть устройства с заслонкой, регулирующей поток воздуха.
При каких условиях оконный клапан будет правильно работать
- свободный переток воздуха из помещения с клапаном к вытяжным каналам;
- нормальное отопление (чтобы жильцы не закрывали зимой клапан совсем, увеличивая риски обмерзания);
- работоспособная вытяжка;
- правильный выбор количества и месторасположения клапанов в соответствии с количеством водяного пара в воздухе (цветы, мокрые пеленки, отделочные работы и т.д.);
- правильный монтаж согласно рекомендациям фирмы-производителя.
При правильной установке и эксплуатации оконного приточного клапана в вашем доме всегда будет свежий воздух и здоровый микроклимат!
