Маркировка стеклопакетов пластиковых окон

Как разобраться в маркировке стеклопакета – подробная расшифровка аббревиатур

  1. Маркировка дистанционных рамок
  2. Маркировка разных видов стекла
  3. Общая классификация стеклопакетов

Маркировка дистанционных рамок

Дистанционная рамка – изогнутый металлический контур, заполненный изнутри влагопоглощающим составом. Этот элемент стеклопакета формирует его габариты и толщину камеры. Чаще всего дистанционные рамки, которые являются по сути дела каркасом стеклопакета, представляют собой гнутый алюминиевый профиль. Поскольку в производственном процессе не используются принципиально отличающиеся заготовки этого типа, маркируется только ширина рамки, одновременно являющаяся толщиной внутренней камеры. Однако не всегда сведения об этих элементах стеклопакета присутствуют в маркировке. Если в алюминиевый профиль дистанционной рамки интегрированы термовставки, делающие ее существенно теплее, они обозначаются специальными кодами – ТД либо ТР.

Маркировка разных видов стекла

Для изготовления стеклопакетов сегодня применяется впечатляющий ассортимент стекол, отличающихся не только толщиной, но и эксплуатационными характеристиками. От того, какой материал был использован, во многом зависят основные свойства стеклопакета и окон в целом.

Листовое стекло

Этот материал представлен как традиционным бесцветным стеклом, произведенным по классической технологии, о которой можно прочитать в отдельном обзоре на ОкнаТрейд, так и флоат- или джамбо-стеклами. Другие стекла также имеют листовой формат, но в состав именно этой серии не добавляются специально никакие вещества, и их поверхность не покрывается специальными покрытиями, поэтому они и выведены в отдельную линейку. При этом разные виды листового стекла кодируются следующим образом:

  • буква «М» и следующая за ней цифра обозначают марку шлифованного бесцветного стекла – М0; М1 и т.д.;
  • стоящая перед кодом цифра показывает толщину в миллиметрах – 4М2.

Флоат-стекло отличается от обычного технологией производства и более гладкой поверхностью. Маркируются эти изделия следующим образом:

  • 3F либо 3float – флоат-стекло толщиной 3 мм.

Джамбо-стекла отличаются от линейки «float» лишь форматом листов. Они представляют собой крупногабаритные панели высокого качества, имеющие на текущий момент максимальный размер – 6000х3210 мм. Они обозначаются так:

  • 8Fjumbo – крупногабаритное флоат-стекло, имеющее толщину 8 мм.

Армированные стекла

Для изготовления огнестойких и противовзломных окон нередко применяются армированные флоат-стекла, которые имеют в своей структуре проволочную стальную сетку. Эти изделия бывают бесцветными и окрашенными в массе. В зависимости от технологии отлива структура армированного стекла имеет как гладкую, так и рифленую поверхность. Маркируется эта линейка буквой «А».

Закаленные стекла – несколько серий с повышенной прочностью

Эта линейка изделий маркируется в зависимости от выбора технологии, за счет которой обеспечивается прочность. На сегодняшний день активно применяются термически и химически закаленные стекла, а также термически упрочненные листы. Маркировка определяется используемой технологией и толщиной:

  • 8TVG – 8-миллиметровое термически упрочненное стекло;
  • 6ESG – 6-миллиметровой стекло с термической закалкой.

Термически упрочненные стекла в отличие от закаленных не считаются безопасными, поскольку при разрушении образуют крупные осколки, о которые легко порезаться. Изделия, изготовленные с применением химической обработки, дополнительно обладают неплохой огнеустойчивостью.

Триплекс – многослойные стекла

Поскольку существует достаточно много модификаций триплекса – бронированный, шумостойкий, пуленепробиваемый, взломостойкий, огнеупорный и так далее, его маркировка может быть достаточно сложной. Вследствие этого в стеклопакетах многослойный триплекс обозначается следующим образом:

  • МС 55.1 – многослойное стекло общей толщиной 11 мм, в котором два 5-миллиметровых стекла с полимерной прослойкой толщиной в 1 мм;
  • 4.3.4 или 4-3-4, или 4(3)4 – триплекс толщиной 11 мм, имеющий два наружных стекла по 4 мм и 3-миллиметровую пленку между ними.

Если заказывается сложный многофункциональный стеклопакет, ГОСТ предусматривает дополнительные коды, обозначающие уровень защищенности изделия.

Энергосберегающие стекла

На текущий момент для изготовления моделей с высоким уровнем энергоэффективности используются разные виды стекла с многоступенчатым металлизированным напылением. Эмиссионное покрытие, обеспечивающее стеклопакетам улучшенные характеристики, может быть твердым или мягким – «k» и «i» соответственно. В зависимости от этого маркируются сами изделия:

  • 4k – маркировка стекла с твердым эмиссионным покрытием, толщина которого составляет 4 мм;
  • 4i – 4-миллиметровое стекло с мягким металлизированным слоем.

Стекла с мягким покрытием также могут иметь и другие коды — Low-e, Top, «И» или «Е». Кроме того их производители предпочитают оставлять свою собственную фирменную маркировку.

Обозначения тонированных, солнцезащитных и матовых стекол

Нередко условия эксплуатации диктуют необходимость изготовления стеклопакетов, поглощающих солнечный цвет и обеспечивающих конфиденциальность. Для производства этих изделий применяется несколько видов стекол, которые обозначаются:

  • тонированные без указания конкретного цвета – 4T, 4Ton, 4 тон.масс., 4 Тон (цифра 4 обозначает толщину листа);
  • тонированные с указанием оттенка — 8Bronze;
  • матовые – Сатин, Matelux или Satin;
  • солнцезащитные – каждый производитель указывает свою фирменную аббревиатуру, перед которой ставится цифра, обозначающая толщину стекла.

Солнцезащитные стекла могут иметь разный тип покрытий и обладать поглощающим или рефлекторным эффектом – информации обо всех этих характеристиках предоставляет производитель продукции.

Общая классификация стеклопакетов

Сегодня производится достаточно много моделей с абсолютно разными характеристиками. Чтобы обобщенно обозначить стеклопакет, маркировка, классифицирующая конкретное изделие, предоставляет сведения о количестве камер, его толщине и специализированном назначении:

  • СПО(16) – однокамерный стеклопакет толщиной 16 мм;
  • СПД(40) – двухкамерная модель с общей толщиной блока 40 мм.

Чтобы конкретизировать область применения этих изделий, помимо стеклопакетов общестроительного типа и строительного назначения, имеющих дополнительные специальные свойства, принято использовать следующую аббревиатуру:

  • Э – энергосберегающие;
  • М – морозоустойчивые;
  • УД – ударопрочные;
  • С – солнцезащитные;
  • Ш – шумоизолирующие.

При этом важно учитывать, что при изготовлении стеклопакетов возможны различные вариации перечисленных свойств. Благодаря этому клиент может заказать фактическую любую устраивающую его комбинацию.

Маркировка стеклопакетов пластиковых окон

  • Что включает маркировка?
  • Как маркируется стеклопакет по ГОСТ?
  • Для чего могут примениться обозначения?
  • Условное обозначение открывания окон

Маркировка пластиковых окон содержит в себе исчерпывающую информацию об изделиях. Если уметь ею пользоваться, ни один продавец не сможет вас обмануть, вы сумеете подобрать максимально соответствующее всем вашим требованиям изделие, при этом не переплатив за него и точно зная, какими особенностями оно обладает. Такое знание может пригодиться, если вы покупаете окна с рук без какой-либо документации.

Что включает маркировка?

Правильная маркировка пластиковых окон несет в себе следующую информацию:

  • Какое использовано стекло и насколько оно толстое.
  • Какая ширина у воздушной камеры (расстояние между стеклами).
  • Каким видом газа наполнен стеклопакет (аргон, воздух и т.д.).

Виды и толщина стекла обозначаются следующим образом:

  • M – это обычные стекла, не имеющие никаких дополнительных свойств.
  • K – такое стекло имеет более твердое покрытие, защищено от мелких повреждений, его покрытие низкоэмиссионное.
  • F – продукцию получают по особой флоат-технологии, она считается более прочной и лучше держит тепло.
  • I – маркировка стеклопакетов пластиковых окон, стекла которых имеют мягкое низкоэмиссионное покрытие.
  • PI – на стекло нанесена энергосберегающая пленка.
  • S – это окрашенное в массе стекло.

Расстояние от стекла до стекла может доходить до 36 мм. Самое минимальное значение – 6 мм. Для того чтобы узнать, какой газ находится в воздушной камере, наносится на раму маркировка стеклопакетов пластиковых окон. Узнать, какой газ внутри, можно по следующим значениям:

  • Если внутри стеклопакета находится сухой воздух, ставится пробел.
  • Ar – встречается достаточно часто и значит, что в стеклопакете аргон
  • реже встречается обозначение Kr – это криптон и SF6 – гексафторид серы.
Читать еще:  Энергосберегающий стеклопакет как отличить

Маркировка может выглядеть, например, так – 4 M – 16 – 4 M: это означает, что перед вами однокамерный стеклопакет, имеющий два обычных стекла, расположенных друг от друга на расстоянии 16 мм. Заполнена конструкция сухим кислородом. Если стеклопакет двухкамерный, но с теми же параметрами, его маркировка будет выглядеть так: 4M -16-4M -16-4M. Если камера наполнена, например, аргоном, маркировки окон из ПВХ будет выглядеть следующим образом: 4M – 16Аr – 4м.

Маркировка стеклопакета внутри

Как маркируется стеклопакет по ГОСТ?

Существуют и другие виды обозначения, кроме приведенного выше. Маркировка стеклопакетов по ГОСТ имеет иные значения:

  • Уд – ударопрочные конструкции.
  • С – покрытые солнцезащитной пленкой.
  • Ш – предназначены для защиты от шума.
  • М – морозостойкие, пригодны для использования в северных районах страны.
  • Э – маркировка энергосберегающих стеклопакетов.

Число камер в стеклопакете и его тип обозначаются следующими буквами:

  • СПО – стеклопакет с одной камерой.
  • СПД – двухкамерный.

Каждый вид стеклопакета имеет свои особенные обозначения:

  • М 0,1,2 обозначает марку стекла. Чем цифра меньше, тем стекло лучше.
  • У – если стекло имеет узор.
  • А – стекло армированное.
  • Если оно полированное прибавляется буква п, например, Ап – это армированная полированная конструкция.
  • Р1А- Р5А означает, насколько стекло прочно по отношению к ударам. Чем цифра больше, тем материал прочнее.
  • Р6В – устойчивость к ударам.
  • См-6 – обозначает уровень безопасности, чем больше цифра, тем лучше.

Буквенное обозначение зависит от того, ГОСТ перед вами или импортная маркировка стеклопакета, расшифровка которой тоже проста логически. Кроме этого, обозначение часто пишется на планах, может включать в себя и то, в какую сторону открываются створки, иную полезную информацию.

Для чего могут примениться обозначения?

Обозначение открывания окон на чертежах довольно полезно: оно помогает рассчитать, в какую сторону и каким образом будет открываться конструкция, продумать, куда можно будет поставить мебель, а где она будет мешать. Если масштаб небольшой, то обычно обходятся без этих значений, при масштабе меньше 200 к 1 они могут применяться, будучи нужными чаще не строителям, а дизайнерам.

Современные технологии позволяют добиться четырех способов открывания, к ним относятся откидной, поворотно-откидной, поворотный и параллельно-сдвижной метод. В зависимости от того, какой выбран способ открывания для конструкции, будет выведено и обозначение на план. Кроме этого, для определенного типа окон требуется определенная фурнитура, так как именно от нее зависит, как будет двигаться створка и какие дополнительные функции у конструкции в целом.

Виды открытия окон

Согласно ГОСТ, фурнитура может иметь следующие обозначения

  • УП – для поворотной.
  • УПО – поворотно-откидной.
  • УО – откидной.
  • ПС – параллельно-сдвижной.

Фурнитура поворотно – откидная

Маркировка фурнитуры для пластиковых окон помогает определить, какая именно фурнитура подойдет и какие она имеет функции. У разных производителей маркировка может отличаться, поэтому нужно брать в расчет марку, подбирая товары. Существует фурнитура предназначеная для защиты окон и пластиковых дверей от взлома, она отличается конструкцией и прочностью, имеет отдельные обозначения:

Это европейский стандарт DIN V ENV 1627, можно ознакомиться с ним более подробно отдельно. В зависимости от нумерации различается степень надежности фурнитуры.

WK1 не позволяет отжать створку руками, но не может противостоять лому. WK2 имеет более совершенные противовзломные конструкции, благодаря чему нельзя отжать створку, пользуясь ломом или другими металлическими инструментами. WK3 – самая высокая степень защиты. Окна с такой фурнитурой практически невозможно открыть с уличной стороны.

Фурнитура может отличаться и по классу в зависимости от того, на какой вес она рассчитана:

  • I класс – выдерживает массу створки до 50 кг.
  • II класс – до 80 кг.
  • III класс – выдержит нагрузку до 130 кг. Она чаще всего применяется для массивных конструкций большого размера.

Маркировка окон на плане может включать не только маркировку самих окон, которые требуется установить, но и то, какая на них должна быть фурнитура, так как она ставится отдельно и может докупаться по требованиям к конкретному помещению.

Условное обозначение открывания окон

ГОСТ требует, чтобы окна, открывающиеся тем или иным образом, имели строго определенные значения. Это помогает не только уже по рисунку понять, какая продукция перед вами, но и использовать обозначения для составления технической документации. Обозначение открывания окон выглядит так:

  • Штриховая линия обозначает, что створка открывается внутрь.
  • Сплошная линия значит, что створка открывается наружу.

Разные обозначения открытия окон на чертежах

Стоит отметить, что для проектов маркировка окон на чертежах весьма важна, так как она помогает сориентироваться в планировке, рассчитать, какая расстановка мебели будет наиболее удобной, куда лучше направить открывание дверей. Типовые проекты обычно предусматривают открывание оконных конструкций внутрь помещения. Наружу могут открываться только те окна, которые расположены на первом этаже, обращены к пожарной лестнице или выходят на балкон. Если окно оборудуется створками, фрамугами, форточками.ю это также должно отображаться на плане, в том числе и то, на какую сторону они будут открываться.

Зная, как читается маркировка, вы легко сможете сориентироваться в любом плане, кроме этого, при покупке пластикового окна всегда будете точно знать, что за продукция перед вами, какой она имеет стеклопакет и какими техническими характеристиками обладает.

Маркировка стеклопакетов

Содержание

  • 1 Вступление
  • 2 Обозначение вида и толщины стекла
  • 3 Расстояние между стеклами
  • 4 Вид газонаполнения
  • 5 Примеры маркировки стеклопакета
  • 6 Требования ГОСТ к маркировке стеклопакетов
  • 7 Вклад участников

Вступление

Маркировка стеклопакета должна включать в себя:

  • Обозначение вида и толщины стекла;
  • Расстояние между стеклами;
  • Вид газонаполнения;

Обозначение вида и толщины стекла

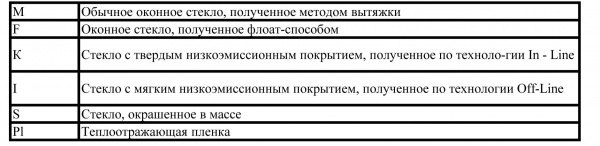

Для стекол обычно применяется следующая основная маркировка:

Расстояние между стеклами

Расстояние между стеклами соответствует размерам используемой дистанционной рамки. Может составлять от 6 до 36 мм.

Вид газонаполнения

Пространство между стеклами может быть заполнено как воздухом, так и другими газами, способствующими улучшению теплоизоляционных свойст стеклопакета — аргоном, неоном, криптоном, гексафторидом серы.
Для газов, заполняющих межстекольное пространство, применяется следующая маркировка:

Примеры маркировки стеклопакета

4F — 16 — 4F — однокамерный стеклопакет с двумя стеклами по 4мм, полученными флоат-способом, межстекольное простаранство 16 мм,заполнено осушенным воздухом.

4M -12-4M -12-4M — двухкамерный стеклопакет из трех листовых стекол толщиной 4 мм марки М , межстекольное простаранство 12 мм, заполнено осушенным воздухом.

4M — 16Аr — 4К — однокамерный стеклопакет с двумя стеклами по 4мм, , межстекольное пространство 16мм, заполнено аргоном, внутреннее стекло толщиной 4 мм имеет твердое низкоэмиссионное покрытие.

Требования ГОСТ к маркировке стеклопакетов

Наряду с основными элементами маркировки стеклопакета, ГОСТ СТЕКЛОПАКЕТЫ КЛЕЕНЫЕ СТРОИТЕЛЬНОГО НАЗНАЧЕНИЯ предъявляет дополнительные требования к обозначению:

  • Обозначение типов стеклопакета в зависимости от назначения:
Читать еще:  Тамбур из стеклопакетов в частном доме

Уд — ударостойкие;

Э — энергосберегающие;

С — солнцезащитные;

М — морозостойкие;

Ш — шумозащитные.

  • Обозначение типов стеклопакета в зависимости от числа камер:

СПО — однокамерные стеклопакеты;
СПД — двухкамерные стеклопакеты.

  • Обозначение вида стеклопакета:

Виды стекла, применяемые при изготовлении стеклопакетов, указаны в таблице:

  • Размеры стеклопакета и указание стандарта:

Пример маркировки стеклопакета по ГОСТу:

СПД 4M -12-4M -12Ar-И4 1500х800х36 МЭ ГОСТ 24866-99 — двухкамерный стеклопакет, состоящий из трех листовых стекол толщиной 4 мм марки М , с мягким низкоэмиссионным покрытием на внутреннем стекле, межстекольное пространство 12 мм, заполнение наружной камеры — воздух, внутренней камеры — аргон, высота 1500 мм, ширина 800 мм, толщина 36 мм, морозостойкий, энергосберегающий.

Устройство пластиковых окон. Маркировка стеклопакетов

Окна, изготовленные из ПВХ, прочно вошли в наш быт.

Граждане достойно оценили преимущество пластиковых оконных рам перед старыми деревянными блоками, но до конца так и не сумели познакомиться с этим изделием и лучше узнать устройство пластиковых окон.

Сведения о материале

Мы привыкли считать, что все пластиковые рамы изготовлены из поливинилхлорида, но это не совсем так. Многие мелкие фирмы, производители профиля, используют для этой цели вторичное сырье, поэтому состав пластика получается разнообразным.

Только крупные фирмы, с громким именем, имеющие необходимое оборудование, производят ПВХ из химических компонентов входящих в его состав. Качество применяемого пластика влияет на продолжительность эксплуатации окна и здоровье квартиросъемщиков, ведь никто точно не знает, какое вторичное сырье использовали для изготовления профилей.

Посмотрите видео как выбрать окна ПВХ

Составляющие пластикового окна

С основными составляющими конструкцию окон знакомы все, они остались классическими. ПХВ окна, так же как и традиционные деревянные состоят из следующих частей:

Оконная рама – это корпус конструкции. Она устанавливается в оконном проеме и крепится к стенам дюбелями. На нее навешиваются створки с помощью фурнитуры и вставляются стекла.

Створка – это часть оконного блока, способная открываться. По желанию заказчика створка может быть одна или несколько, также изготавливают окна без створок.

Фурнитуру устанавливают при наличии створок. Она имеет свой срок годности. Устройства будут исправно работать определенное количество раз открытия и закрытия окна, поэтому выбирая запорно-двигательный механизм надо обращать внимание на то, кто его изготовил. Считается, что германские компании лучшие производители фурнитуры.

Стеклопакет состоит из определенного количества стекол, собранных в единое целое. Пространство между стеклами в стеклопакете называют «камерами», в них закачен газ-аргон или воздух. Минимальное количество стекол в одном блоке может быть два.

Профиль ПВХ – основной элемент конструкции

Именно из пластикового профиля изготавливают раму и створки оконных рам. Через весь профиль проходят камеры, другими словами, пустоты, заполненные воздухом. Они разделены между собой сплошными перегородками. Количество камер бывает разное. Воздух, находящийся в камерах, не дает холоду проникать через раму.

Считается чем больше камер в изделии, тем выше теплоизоляция. Все профили имеют одну камеру, заполненную армирующим материалом, это необходимо для увеличения прочности конструкции. Термин «монтажная глубина» означает толщину профиля. Выпускают профиль толщиной 6 – 7 см. В изготовленные раму и створки вставляют стеклопакеты, которые имеют свои особенности.

Маркировка стеклопакетов пластиковых окон

Маркировку стеклопакетов все производители установили единую. Разберем на примере маркировки 4PI-16 Аг 4M1, это означает:

4 – толщина первого стекла.

PI – стекло имеет теплоотражающую пленку.

Пробел – означает, что внутри воздух.

16 – между стеклами расстояние.

Аг – между стеклами находится аргон.

4 – толщина второго стекла.

М1 – обычное стекло.

Это всего лишь пример, как правило, стекла в пакете одинаковые, между ними или воздух, или аргон, во всех камерах.

Стекла устанавливают в блоки следующие:

F – изготовили флоат способом.

K – покрыто стекло твердым низкоэмиссионным составом.

I – мягкий низкоэмиссионный состав.

S – окрашенное стекло.

PI – с теплоотражающей пленкой.

M – стекло обычное.

Наружные и внутренние уплотнения не дают влаге и пыли проникать через раму, эластичность этих элементов позволяет без труда открывать и закрывать створки. Штапики, оборудованные специальными замками, удерживают стеклопакеты. Стеклопакеты устанавливают на подкладки. Для отвода конденсата в рамах имеются вентиляционные отверстия.

Установив пластиковые окна, вы вскоре поймете, что поступили правильно. Уют который они создают, заметен и зимой и летом. Пыль, шум, холод останутся за окном.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Формула стеклопакета

Формула стеклопакета показывает, какова конструкция стеклопакета. Она представляет собой расшифровку свойств стеклопакета и описывает характеристики основных материалов, используемых при изготовлении.

Как читать формулу стеклопакета?

Формула всегда начинается с внешнего стекла, выходящего на улицу.
Сначала указывается толщина применяемого стекла, далее через дефис обозначается ширина дистанционной рамки, затем указывается толщина внутреннего стекла, через дефис — снова ширина дистанционной рамки и последнее значение — толщина последнего стекла, «смотрящего» в интерьер.

На примере общей формулы это выглядит так:

Перед формулой стеклопакета обычно может стоять обозначение числа камер стеклопакета:
СПО — однокамерные стеклопакеты, СПД — двухкамерные стеклопакеты

Обозначения в формуле стеклопакета:

4М1 — для изготовления качественных стеклопакетов основным материалом является прозрачное стекло марки М1, толщиной 4 мм. Применение стекол меньшей толщины для оконных стеклопакетов не рекомендовано ГОСТом. Марка качества М1 – гарантия того, что в окне будет наименьшее количество оптических искажений, пузырьков и других дефектов.

Обозначения информируют о применении специального стекла:

И — низкоэмиссионное, энергосберегающее стекло с твердым напылением частиц оксида серебра. Можно встретить и другие обозначения этого стекла: Pilkington Optitherm S3, ClimaGard N, CLGuN, Top-N, Top-N+, i-стекло, И-стекло.

MF — мультифункциональное стекло с теплосберегающими и солнцезащитными свойствами. Можно встретить и другие обозначение этого стекла: Pilkington Lifeglass ® , Pilkington SunCool, SC70/40, ClimaGard Solar, GuSolar, StopReyNeo, StRNeo.

SPGU — обозначение стекла с универсальными свойствами. Разработанно специалистами концерна SP Glass.

3.3.1 или 4.4.1 — многослойное стекло триплекс с применением стекла толщиной 3 мм (или 4 мм) и специальной ПВБ пленки толщиной 1 мм, которое используется в ударостойких стеклопакетах. Также допустимы обозначения: Stratobel Clear 3.3.1 (4.4.1) и Optilam Clear 3.3.1 (4.4.1).

Зак (или З) — закаленное стекло, применяется при изготовлении стеклопакетов с повышенной безопасностью.

A (или Activ Clear) — самоочищающееся стекло, применение которого в стеклопакете позволяет мыть окна значительно реже обычных.

Обозначение заполнения камеры стеклопакета:

Ar (или А) — обозначает наличие в камере стеклопакета газа аргон.

Специальное обозначение дистанционной рамки в стеклопакете:

TSS или TSS2 — обозначение дистанционной теплой рамки (системы терморазрыва), которая применяется в производстве всей серии продукции Теплопакет ® STiS.

Обычная алюминиевая рамка в формуле стеклопакета никак не обозначается дополнительно. Подразумевается по умолчанию в формуле стеклопакета при указании используемой ширины, которая может варьироваться от 6 мм до 30 мм.

Алюминиевая рамка с нанесением логотипа STiS. Алюминиевая рамка с нанесением логотипа STiS.
Читать еще:  Как поменять стекло в стеклопакете своими руками
Обозначение декоративных и цветных стекол:

SatMat – матовое стекло, полученное методом химической обработки поверхности.

Цветное стекло делится на два основных:

  • тонированное в массе, которое окрашено в определенный цвет;
  • рефлективное стекло, которое представляет собой стекло с зеркальным эффектом.

Палитра цветов стекол, применяемых для изготовления цветных стеклопакетов STiS, широка и разнообразна. Поэтому названий цветов большое множество (Neutral, Red Gold, Blue Sapphire, White Platinum, Royal Aquamarine, Bronze, Grey, Green, Blue и другие).

Подробнее ознакомиться с цветами стекол можно на странице «Цветное стекло STiS Color». Обратите внимание, что цвета стекол, представленные на сайте, могут в реальности немного отличаться от реального оттенка. Поэтому перед заказом стеклопакета с цветным стеклом выбирайте его по реальным образцам стекла.

Примеры и расшифровка некоторых формул стеклопакетов и Теплопакетов STiS.

Потребности заказчика могут быть самыми непредсказуемые, поэтому различные комбинации формул стеклопакетов из разного типа стекла, его свойств, цвета, ширины, а так же типа и размера дистанционной рамки, количества камер и тд может быть бесчисленное количество.

Для примера мы покажем лишь несколько наиболее популярных формул стеклопакетов и их расшифровку:

СПО (18) 4И-10-4М1: однокамерный стеклопакет шириной 18 мм с примененем обычной алюминиевой дистанционной рамки 10 мм с одним прозрачным энергосберегающим стеклом 4 мм и одним прозрачным стеклом толщиной 4мм марки М1.
Характеризуется как обещестроительный стеклопакет.

СПД (36) 4LGCl — 12Аr — 4М1 — 12Аr — 4M1: двухкамерный стеклопакет шириной 36 мм с применением одного прозрачного мультифункционального стекла «Lifeglass ® Clear» толщиной 4мм, двумя прозрачными стеклами толщиной 4мм марки М1, алюминиевой дистанционной рамки шириной 12 мм с заполнением в двух камерах стеклопакета газом аргон.
Характеризуется как стеклопакет с повышенными солнцезащитными и теплосберегающими функциями.

СПД (36) 6Зак — 10 — 4М1 — 12 — 4М1 : двухкамерный стеклопакет шириной 36 мм с применением одного прозрачного закаленного стекла толщиной 6 мм, двумя прозрачными стеклами толщиной 4мм марки М1 и двумя алюминиевыми рамками шириной 10 и 12 мм.
Характеризуется как стеклопакет с дополнительными свойствами безопасности.

СПО (24) 4DSN WP — 16TSS2+Ar — 4М1: однокамерный Теплопакет ® STiS с применением одного мультифункционального стекла «DSN White Platinum» с серебристым оттеком толщиной 4мм, теплой рамки «TSS2» шириной 16мм, заполнением камеры газом аргон и одного прозрачного стекла марки М1 толщиной 4мм.
Характеризуется как высший класс стеклопакетов нового поколения с функциями повышенного теплосбережения, солнцезащиты и энергоэффективности.

СПД (36) 4Lifeglass ® Plus — 12TSS2+Ar — 4M1 — 12TSS2+Ar — 4M1: двухкамерный Теплопакет ® STiS с применением одного прозрачного мультифункционального стекла «Lifeglass ® Plus» толщиной 4мм, двумя дистанционными теплыми рамками шириной 12мм, двумя прозрачными стеклами толщиной 4мм марки М1 и заполнением камеры между стеклами газом аргон.
Характеризуется как высший класс стеклопакетов нового поколения с функциями повышенного теплосбережения и солнцезащиты, а таже со свойствами самоочищения.

Нанесение формулы стеклопакета.

Информация о стеклопакете, в том числе его формула, указывается на этикетке стеклопакета, что является неотъемлемым требованием ГОСТа по производству стеклопакетов. А также компания STiS дублирует информацию о формуле стеклопакета путем нанесения печати формулы на видимую часть дистанционной рамки внутри стеклопакета.

Помимо этого, вся продукция компании STiS обладает отличительной маркировкой, которая гарантирует оригинальное высокой качество производителя. Читать подробнее о маркировке и отличительных голограммах STiS.

Маркировка стеклопакетов: учимся расшифровывать

Каждый стеклопакет сопровождается индивидуальной маркировкой или формулой, которые полностью описывают, из каких типов стекол собрана конструкция, чем заполнены внутренние камеры и сколько их имеется. Пример — СПО 4M-16Ar-4K и так далее. Зачем знать рядовому покупателю, что это все значит? А чтобы при заказе металлопластиковых окон убедиться, что в договоре прописаны именно те характеристики, которые вам пообещал менеджер, и готовое изделие им соответствует (на нем обязательно будет формула стеклопакета).

Первая аббревиатура обозначает камерность стеклопакета

  • СПО — однокамерный стеклопакет, который состоит из двух стекол и одной воздушной прослойки.
  • СПД — двухкамерный стеклопакет, в составе которого уже три стеклянных листа и две воздушные камеры.

Практика показала, что изготавливать стеклопакеты с большим количеством камер нецелесообразно. Энергоэффективность увеличивается не столь ощутимо, а вес готового изделия создает чрезмерную нагрузку на несущие конструкции.

Следующее обозначение касается типа используемого стекла

При этом цифра определяет его толщину, а буква — вид:

  • М — стандартное листовое стекло, полученное методом вытяжки;
  • F — термополированное или флоат-стекло с высоким качеством поверхности;
  • А — армированное;
  • К — энергосберегающее стекло с твердым покрытием, препятствующим прохождению тепловых лучей;
  • I — энергосберегающее с мягким покрытием;
  • S — окрашенные в массе листы;
  • PI — поверхность защищена теплоотражающей пленкой.

Поскольку в стеклопакете может быть 2 или 3 стекла, то соответствующих обозначений в формуле будет столько же. Кроме обычного, могут использоваться триплекс-стекла. У них более сложная маркировка. Подобные материалы редко задействованы в домашних металлопластиковых окнах.

Еще один элемент маркировки — размер дистанционной рамки и состав газового заполнения

Число как раз показывает ширину дистанционной рамки, то есть расстояние между стеклами. Оно может составлять от 7,5 до 16 мм. Буквенное обозначение или его отсутствие — это газ, которым заполнена камера. Возможные варианты:

  • дополнительных символов нет — сухой подготовленный воздух;
  • Ar — аргон, который снижает теплопотери и частично задерживает УФ-лучи;
  • Kr — криптон обладает более высокими теплоизоляционными параметрами, чем аргоновые стеклопакеты;
  • SF6 — гексафторид серы придает повышенные шумоизоляционные характеристики и обычно входит как один из компонентов газовой смеси.

Теперь вам абсолютно понятно, что стеклопакет в примере представляет собой однокамерную конструкцию из 4-миллиметрового обычного стекла и энергосберегающего листа 4 мм с твердым покрытием, между которыми есть пространство толщиной 16 мм, заполненное аргоном. Благодаря представленной информации вы сможете точно сформулировать свои пожелания производителю металлопластиковых окон, а главное — проконтролировать соответствие результата закрепленным в документации характеристикам. В Днепре надежные окна изготовит и установит компания «Окнавик». Мы гарантируем отличное качество как самой продукции, так и ее монтажа на объекте.

Смотрите нашу продукцию, Вас обязательно заинтересует качество и надежность:
  • тканевые ролеты день-ночь в Днепре
  • жалюзи в Днепре
  • вертикальные жалюзи в Днепре
  • москитная сетка на окна в Днепре

Благодаря технологии ламинирования оконного профиля у покупателей появился выбор: установить белые окна или заказать цветные конструкции, соответствующие интерьера и фасада здания. А с ним и вопрос, насколько это целесообразно…

Окна обязаны быть функциональными. Это основная мысль в вопросах современного дизайна…

Рулонные шторы — часть интерьера, не претерпевающая изменений в течение длительного срока. Классические шторы и, тем более, декор обновляются обычно чаще. Выбору роллет следует уделять внимания не меньше, чем обоям или напольному покрытию…

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
