Управление жалюзи своими руками

Как сделать жалюзи с электроприводом своими руками?

Жалюзи с электроприводом можно сделать своими руками. Первоначально определяют размер шторы. Для этого потребуется замерить оконную раму либо створки. Длина жалюзи должна совпадать с параметрами рамы. Допускается увеличение этого показателя для штор (по сравнению с рамой) на 8-12 см. На припуски потребуется оставить 2 см. Ширина жалюзи должна равняться аналогичному показателю рамы.

Схема жалюзи с электроприводом.

Основные работы

Изготовление штор своими руками с электроприводом производится с помощью ткани, степлера, рулетки, уровня, электрической отвертки. Следующий этап предусматривает раскройку ткани. Потребуется 2 выкройки — для изнанки и для лицевой стороны. Отрезки соединяют изнанкой наружу и сшивают. Штора выворачивается. Полученный зазор зашивают и разглаживают. Специалисты рекомендуют использовать ткань одного цвета.

Видео по теме «Жалюзи с электроприводом. Проекты Амперки #2»

Виды приводного управления жалюзи.

Видео по теме «Электропривод для жалюзи своими руками»

Жалюзи крепят на деревянный брус, длина которого должна быть на 1 см меньше, чем ширина шторы. Для этого ткань расстилают на ровной поверхности (изнанкой вверх). Сверху делают отступ в 5 см. Затем укладывают готовый брус. Опора оборачивается тканью. Дерево и полотно фиксируют степлером. Чтобы рейка натягивала штору, потребуется сделать для нее кармашек. Край полотна заворачивают на 3 см. Брус продевают в этот кармашек.

Для поднятия/опускания жалюзи применяют электропривод. Его можно купить в готовом виде либо сделать своими руками. Последний метод предусматривает применение электрической отвертки, бит, удлинителя для бит. Первоначально производится разборка отвертки. Она питается от 3 аккумуляторных батарей с форматом А4. Батарейный отсек отсоединяют, провода питания удлиняют на 2-2,5 м. Электродвигатель и редуктор нуждаются в доработке. Связано это с тем, что основной электропривод потребуется установить в узком пространстве окна. В этом случае доработка устройства связана с укорочением его корпуса.

Правила выбора мотора

Устройство рулонных штор с электроприводом.

Видео по теме «Электропривод на сидения своими руками»

Привод легко соединяется со шторой своими руками. В соответствующем сальнике предусмотрен удлинитель фиксации бит. В торец корпуса намотки жалюзи устанавливают первый элемент. Предварительно снимают штатную заглушку. Производится эта процедура таким образом, чтобы сальник плотно зафиксировался в торце.

Устройство монтируют к строительной скобе, закрепленной к раме. Первоначально электропривод для штор фиксируют с помощью стяжек. Затем крепежные элементы заменяют скобами. Если двигатель установлен, монтируют жалюзи в горизонтальном положении.

Управлять работой конструкции можно с помощью реверсивного выключателя, расположенного на блоке питания.

Видео по теме «Мангал с электроприводом своими руками №1»

Можно сделать жалюзи с электроприводом, представленным в виде мотора с редуктором. При выборе последнего агрегата учитывают скорость и усилие вращения вала. Специалисты рекомендуют покупать в этих целях моторы со скоростью вращения вала более 15 об/мин. Напряжение реверсивного агрегата не должно быть меньше 12 Вт.

Видео по теме «умн дом»

Двигатель устанавливают в пластиковую коробку. Затем прокладывают кабель, подключают кнопки. Процесс самостоятельного изготовления моторизированного привода жалюзи завершен. При желании и возможности на шторы устанавливают своими руками стационарное питание и автоматику. С помощью такой методики можно сделать рулонные жалюзи, которые регулируются «вниз»/»вверх». Вертикальные шторы двигаются вправо/влево, при этом регулируется интенсивность подачи света в дом.

Как сделать рулонные шторы своими руками: пошаговая инструкция, полезные рекомендации

Рулонные шторы – это оптимальный вариант оформления окон в жилых помещениях. Они надежно защищают внутреннее пространство от постороннего глаза и яркого солнечного света (см. какие жалюзи лучше защищают от солнца?), отлично вписываются в дизайн любого стиля, не перегружают интерьер лишними деталями, удобны в обращении. К тому же, их вовсе не обязательно покупать в магазине. Занавески такого типа можно изготовить своими руками, используя подробную инструкцию.

Разновидности

Жалюзи может иметь различные устройства механизмов. Но любой из них позволяет скрутить занавеску в компактный валик, и зафиксировать край на желаемой высоте.

В магазинах можно приобрести изделия закрытого или открытого типа.

Закрытые роллеты оборудованы коробом, скрывающим рулон, а также специальными направляющими по бокам. Эта конструкция позволяет максимально плотно закрыть оконный проем от яркого света.

Открытая облегченная версия представляет собой вращающийся вал, закрепленный вверху. Полотно при подъеме накручивается на него валиком вращающегося устройства. Управление движением осуществляется с помощью длинной свисающей цепочки.

Изготовить жалюзи своими руками проще, используя конструкцию другого типа. В этом случае валик придется скручивать вручную. Он, в отличие от заводских устройств, располагаться будет внизу. Приспособление получится менее механизированное, но, вполне компактное и функциональное.

Выбор текстиля

Перед тем как сшить рулонные шторы самостоятельно следует правильно подобрать для них текстиль. Для этого можно воспользоваться следующими рекомендациями:

  1. Цвет материала дизайнеры советуют выбирать на несколько тонов темнее или светлее чем обои.
  2. Если стены комнаты однотонные, то на окнах уместен рисунок или орнамент. И, наоборот, если на стенах уже присутствует орнамент, то лучше отдать предпочтение однотонным аксессуарам.
  3. Гармонично смотрятся интерьеры, в которых оттенок оконного убранства совпадает с цветом мебели.
  4. Для комнат малой площади не подходят яркие насыщенные акценты. Они зрительно уменьшают пространство.
  5. Вертикальные полосы способны создать иллюзию более высоких потолков.
  6. Плотность световой защиты должна соответствовать назначению жилища. Для спальни предпочтительней выбирать плотный светонепроницаемый, для гостиной или детской уместен более тонкий материал.
  7. Для окон, расположенных на юге подходят холодные оттенки. Для тех, что смотрят на север, наоборот, теплые, компенсирующие недостаток солнечных лучей.

Какие понадобятся материалы и инструменты для изготовления рулонных штор

Прежде чем начинать шить рулонные шторы подготовьте все необходимые для работы принадлежности.

Для пошива понадобится:

  • отрез ткани;
  • швейная машина;
  • нитки;
  • лента-липучка или степлер для крепления текстиля к основе.

Для изготовления с нуля механизма подготовьте:

  • алюминиевую штангу или деревянный прут круглого сечения диаметром приблизительно два-три сантиметра (этот элемент будет выполнять функцию утяжелителя);
  • деревянный брусок (крепится вверху, выполняет роль основы);
  • крепление на оконную раму для верхнего бруска (для деревянной рамы проще взять саморезы, для пластиковой – двусторонний скотч);
  • прочный шнур (можно взять атласную ленту или декоративную тесьму);
  • четыре шурупа-кольца;
  • один шуруп-крючок.

Пошаговая инструкция по созданию рольштор

Изготовление рулонных штор своими руками можно условно разделить на два основных процесса:

  1. Пошив тканевого элемента.
  2. Изготовление и сбор крепления.

Для того чтобы пошить полотно выполните следующие действия:

  1. Произведите замеры.
  2. Раскроите ткань в виде прямоугольника, в котором поперечный размер равен ширине изделия, плюс 2- 3 сантиметра припуска на швы. Длина выкройки должна составлять две высоты, плюс 3 см припуск на швы, плюс 6-10 см на кармашек для нижней планки. То есть, если параметры проема составляют 50х150 см, то ширина выкройки будет 50+3=53 см, а длина 150х2+10=310 см. Сколько сантиметров прибавить на кармашек зависит от диаметра утяжелителя. Если вы решили сшить текстильные детали из двух разных полотен, то следует выкроить две полосы с поперечными параметрами – 53 см и продольными 310, разделенные на два, дают в итоге – 155 см.
  3. Сложите ткань пополам таким образом, чтобы лицевая сторона оказалась внутри.
  4. Сшейте на швейной машине изделие с трех боков (в случае цельного полотна с двух), оставив одну часть незашитой.
  5. Выверните, и зашейте, оставшуюся часть.
  6. Подверните низ и прострочите его, подготовив карман для утяжелителя.
  7. Вставьте планку-утяжелитель в карман и зашейте его.
Читать еще:  Жалюзи виды и описание

Монтаж тканевых жалюзи производится в такой последовательности:

  1. Прикрутите брусок-основу с помощью саморезов. На пластиковое окно планку можно приклеить прочным двусторонним скотчем.
  2. Прикрепите, сшитую ранее, текстильную деталь к планке. Сделать это можно при помощи строительного степлера, или же специальной липкой ленты.
  3. С обоих боков бруска на расстоянии 3-5 см от края ввинтите снизу и сверху шурупы-кольца.
  4. Отрезки декоративной веревки прикрепите к верхним колечкам. Свободные концы проденьте в нижние кольца. Один шнур должен иметь размер, составляющий не менее двух с половиной величин высоты ролета. Второй рекомендуется увеличить на ширину полотна, так как его следует дополнительно продеть в колечко первого. В результате получится механизм, у которого чтобы оба конца шнура свисают с одной стороны.
  5. Сбоку прикрутите к раме или стене крючок для фиксации тесьмы.

Если вместо веревки планируется украсить работу декоративными элементами, то сложность конструкции можно упростить и обойтись без крючка сбоку. В этом случае к каждому из колечек (верхних и нижних) привязывается тесьма. А когда рулон сворачивают, ее завязывают красивым бантом. Все полоски декора в этом варианте лучше делать одной длины.

Тканевые роллеты – это универсальный вид занавесок, подходящий для любого помещения. Изготовить их несложно самостоятельно. И это вовсе не означает, что у вас недостаточно средств на покупку готового аксессуара. Это скорее признак того, что вам по силам создать уникальный неповторимый дизайн помещения самостоятельно.

Автоматические жалюзи: как сделать полезное устройство своими руками

Автоматические жалюзи сегодня получили распространение не только в офисных помещениях. Их все чаще используют в частных коттеджах и квартирах.

Возможность дистанционного управления позволяет более точно регулировать уровень освещенности, экономит силы и время, повышая комфортность пользования.

Необходимость электропривода

Автоматические жалюзи с электроприводом на окна особенно необходимы для больших помещений, конференц-залов или балконов.

Установка позволяет экономить время на регулирование системы.

Настройка определенной программы дает возможность управлять всеми окнами, регулируя каждое из них независимо.

Достоинством автоматических моделей является также более медленный износ материала жалюзи, так как на их регулировку затрачивается постоянно одно и то же усилие.

Необходимость в автоматике возникает также:

  1. при установке жалюзи на вентиляционные решетки в труднодоступных местах;
  2. на воздухозаборных решетках, которые монтируются высоко на фасаде;
  3. на радиаторах отопления.

По месту установки жалюзи с электроприводом подразделяют:

  • на наружные – их монтируют на внешние проемы окон и дверей для защиты от прямых лучей или проникновения чужих лиц;
  • жалюзи электрические внутренние используются в быту для дверей, окон или перегородок;
  • технические устройства применяются для вентиляционных решеток, обычно на промышленных предприятиях.

Самостоятельное изготовление устройства

Стоимость электрических жалюзи достаточно высока, однако существует возможность изготовить такую систему своими руками.

Конструкция устройства состоит из трех частей:

  1. несущего вала;
  2. основного полотна;
  3. электрического блока.

Чтобы сконструировать автоматические жалюзи своими руками, необязательно быть специалистом с техническим образованием. Установить систему можно, имея определенные навыки и пользуясь пошаговой инструкцией.

Необходимые замеры

На начальном этапе следует определить размеры изделия, которые зависят от параметров оконной рамы. Штора может быть чуть длиннее, однако ее ширина не должна выходить за рамки окна.

Стандартный припуск обычно составляет не более 2 см. Структура материала, из которого изготовлены жалюзи, не влияет на возможность их автоматизации.

Поэтому выбор материала, в основном, определяется интерьером помещения, формой окна, местом установки. Чаще используют материал высокой плотности.

Процесс изготовления шторы прост:

  • по имеющимся размерам, с учетом припусков, выкраиваются две одинаковые детали;
  • они аккуратно складываются лицевой стороной внутрь и сшиваются;
  • полученный мешочек выворачивается;
  • далее сшивается верхний край мешочка.

Шторка готова. Однако нет необходимости шить ее самостоятельно. Можно использовать старые жалюзи с уже имеющимся у них пластиковым стержнем.

Для установки электропривода подходят любые виды жалюзи. Для удобства изготовления чаще всего выбирают рулонные шторы, однако их можно использовать только внутри помещения.

Выбор двигателя

На следующем этапе необходимо правильно подобрать электропривод для жалюзи своими руками.

Двигатели могут работать:

  1. от аккумулятора напряжением 12 В;
  2. от солнечной батареи;
  3. от сети 220 В.

Можно использовать в качестве привода мотор с редуктором, выбирая его с учетом скорости вращения вала. В этом случае, по расчетам специалистов, скорость вращения вала двигателя должна быть выше 15 об/мин., а напряжение – не ниже 12 В.

Выбор двигателя зависит:

  • от места установки системы;
  • веса всей конструкции;
  • вида жалюзи.

В горизонтальных конструкциях с шириной элементов от 1,6 до 5,0 см выбирают приводы с напряжением от 24 В до 220 В. Его монтируют внутри карниза и программируют на дистанционные подъемы, опускания и повороты штор.

Для вертикальных жалюзи используют обычно двигатель с напряжением 24 В, который устанавливают позади карниза. Ламели можно удаленно двигать или вращать.

Монтаж рулонных моделей значительно проще. Привод жалюзи закрепляется в трубе для намотки шторы, что обеспечивает экономичность пространства.

Одновременно можно вмонтировать в привод приемник радиосигнала. В конструкции типа плиссе применяют двигатели с напряжением 24 В.

Выбор управляющего устройства

Существуют разные способы управления жалюзи с электроприводом.

Радиосигнал

При дистанционном способе пульт программируется определенным образом.

В заданное время он подает сигнал таймеру на устройстве, после которого происходит регулировка жалюзи.

Выключатель

При стационарном способе около окна или в другом удобном месте монтируется кнопка, с помощью которой запускается весь механизм.

Смартфон

На него устанавливается специальная программа, позволяющая удаленно управлять всей системой.

Жалюзи на фотоэлементах

Самый дорогой способ управления. Реагируя на интенсивность освещения, фотоэлементы запускают устройство при изменении силы светового потока.

Универсальный способ. Дает возможность управлять автоматическими жалюзи на окнах любым из возможных способов.

Подключение Arduino

Автоматику для жалюзи можно сконструировать с помощью модуля Arduino. На него записывается программа, задающая определенные функции.

В зависимости от установленных датчиков, система будет реагировать:

  • на изменение температурного режима;
  • показатель уровня освещенности;
  • таймер, установленный на определенное время.

Использование платформы Arduino особенно удобно для управления двумя и более окнами. Модуль позволяет при желании нажатием кнопки изменить скорость движения или вращения элементов, а также запрограммировать дополнительные функции.

Особенно важен режим безопасности, при котором владелец своевременно оповещается о возникновении сбоев в системе.

Преимущества и недостатки автоматики

Жалюзи на окна с электроприводом устанавливают, в первую очередь, ради удобства их эксплуатации (по сравнению с ручным управлением).

Среди других преимуществ их использования можно отметить:

  1. возможность одновременного управления всеми шторами в доме;
  2. снижение изнашиваемости полотна штор;
  3. легкость управления панорамными окнами;
  4. возможность применения программируемого таймера и датчиков температур и освещенности;
  5. возможность интеграции устройства в систему «Умный дом».

Кроме достоинств, электрические жалюзи имеют и недостатки:

  • качество комплектующих — дешевые компоненты быстро выходят из строя, покупка качественных деталей ведет к удорожанию всей конструкции;
  • использование аккумуляторов требует регулярной подзарядки;
  • если используется напряжение от сети, необходим монтаж дополнительных розеток вблизи окон;
  • стоит учитывать и дополнительный расход электроэнергии, который потребуется для работы системы.
Читать еще:  Как сделать жалюзи в домашних условиях

Заключение

Установка автоматических жалюзи своими руками – простой и доступный способ повысить комфортность проживания.

Однако даже качественный монтаж конструкции не исключает вероятности сбоев в системе управления или поломки каких-либо деталей.

Поэтому, наряду с автоматикой, желательно оставить и ручной способ управления шторами, как запасной. Он пригодится на время ремонта электрического устройства.

Видео: Автоматические жалюзи на сервоприводе и Arduino

Жалюзи с электроприводом своими руками

Каждый владелец жалюзи периодически задумывается о том, чтобы избавить себя от ежедневных манипуляций шнурком или стержнем и заменить жалюзи с ручным приводом на моторизированный вариант. Кто-то спешит в магазин и, невзирая на многозначный ценник, приобретает желаемую конструкцию. Большинство, увидев высокую стоимость электрожалюзи, тешат себя мыслью, что лёгкие физические нагрузки полезны для организма, и упорно продолжают изо дня в день крутить и тянуть элементы управления вручную.

Но есть и такие умельцы, которые способны с минимальными затратами обеспечить себе удобство и комфорт, так как уже придумали, как сделать жалюзи с электроприводом своими руками. Интересными инженерными решениями поделимся с вами в этой статье.

Материалы для изготовления жалюзи с электроприводом

Для модернизации подойдут самые обычные жалюзи, в которых лепестки поворачиваются при помощи пластикового стержня. Поставленная задача решается в двух плоскостях: механика и логика, то есть, каким образом будет работать механизм, и по какому принципу будет осуществляться управление системой.

Для этого вам понадобятся:

  • моторы с редуктором;
  • модуль Arduino;
  • пластиковые корпуса;
  • провода;
  • кабель-канал.

Основное требование к моторам: их мощности должно хватать, чтобы приводить в движение элементы жалюзи, но при этом мотор должен вращаться медленно. Просчитайте необходимую вам скорость и приобретите такой редуктор, усилия которого соответствуют вашим расчётам по количеству оборотов.

Делаем жалюзи с электроприводом. Основные технические моменты

В качестве управляющей основы рекомендуется модуль Arduino. При помощи модельного ряда этого микрокомпьютера можно осуществить управление не только жалюзи, но и обогревателями, воротами, другими устройствами. Блок реле позволит включать нагрузку даже в 220 V. На компьютере пишется специальная программа для платформы Arduino, которая будет регулировать работу контактов в необходимом вам режиме. В особенности это актуально, если у вас на окне 2, 3 и более жалюзи. Нажимая кнопки в определённой очередности, вы сможете открывать все шторки одновременно, поочерёдно, полностью или на 25 — 50 %, а также установить любую скорость открытия и закрытия.

Arduino также позволяет запрограммировать дополнительные функции. Как вариант — режим безопасности, при котором особый зуммер будет оповещать вас о неправильной эксплуатации модуля, например, когда оператор пытается закрыть уже закрытые жалюзи.

Позаботьтесь о том, чтобы процесс установки электрооборудования был обратимым.

Оставьте себе возможность ручного управления шторками жалюзи:

  • во-первых, это позволит вам синхронизировать работу каждого элемента конструкции, если баланс нарушится;
  • во-вторых, вы сможете полноценно пользоваться жалюзи в период ремонта мотора, если он выйдет из строя.

Механическая часть, как правило, располагается на самом окне, а значит, есть вероятность, что рано или поздно из-за воздействия влаги и пыли, попадающей в комнату с улицы при открытии окна, моторчики могут выйти из строя. Пластиковые боксы, в которые вы упаковываете движущие элементы, не стоит склеивать. Будет рациональнее скрепить их скобами, чтобы вы могли без проблем открыть их при первой необходимости.

Благодаря современным техническим возможностям, которые становятся всё более доступными для широкого круга домашних изобретателей, вы сможете реализовать любую рационализаторскую идею и пример этому жалюзи с электроприводом своими руками.

Умные шторы своими руками

Однажды, после тяжелого рабочего дня, я пришел домой и понял, что хочу отдохнуть, а не ходить и закрывать шторы. Хочется увидеть их закрытыми вечером и открытыми утром, при этом не выделывать танцы перед окном. Погуглив разные решения, было принято решение сделать все самому.

По многочисленным просьбам, выкладываю все свои наработки по переделки обычных рулонных штор в автоматизированные с удаленным управлением. Осторожно, много фотографий!

Для начала про рулонные шторы:

  • Плюсы: рулонные шторы визуально расширяют пространство, красивые и недорогие. Очень простой монтаж. Можно каждым окном управлять отдельно. Высвобождается место на подоконнике.
  • Сложности: вручную открывать 5 окон уже занимает долго времени. Открыть полностью угловое окно мешает сам механизм (пример: механизм вверху балконной двери упирается в стену и не дает открыть проход полностью). Из-за этого необходимо вешать шторы с наружной стороны окна. Цена даже на китайские моторизированные шторы начинаются от 2000 рублей, умножаем на 5 и уже сразу же думаем, как сделать все подручными средствами.

Немного про задачи:

Необходимо добавить к обычным рулонным шторам из строительного магазина удаленное управление и подключить к умному дому на openSource платформе Home Assistant. И еще необходимо сохранить обычное управление за веревочку.

Выбор моторов:

Если все автоматизировать, то скорость не играет роли, поэтому можно применять двигатели с редуктором. Коллекторные двигатели дешевые, но не самая надежная вещь для ежедневного применения. Сервомашинки тоже имеют коллекторные двигатели и плюс не стабильные при постоянном вращении. Отличным вариантом выглядят шаговые двигатели. Бесшумные, можно контролировать положение, стоят копейки. В итоге, комплект из 5 двигателей 28BYJ-48 с драйвером ULN2003 обошелся мне в 10$

Про двигатель 28BYJ-48:

Подробно о нем можно почитать здесь.

Были вопросы о мощности этого двигателя. Опасения что он будет слабым, не оправдались. Вернее так — если использовать полношаговый режим, то двигатель очень хилый, если использовать полушаговый, то вал уже голыми руками не остановить. Кому будет мало мощности, в интернете много статей как приподнять напряжение, превратить его в биполярный и прочие улучшения.

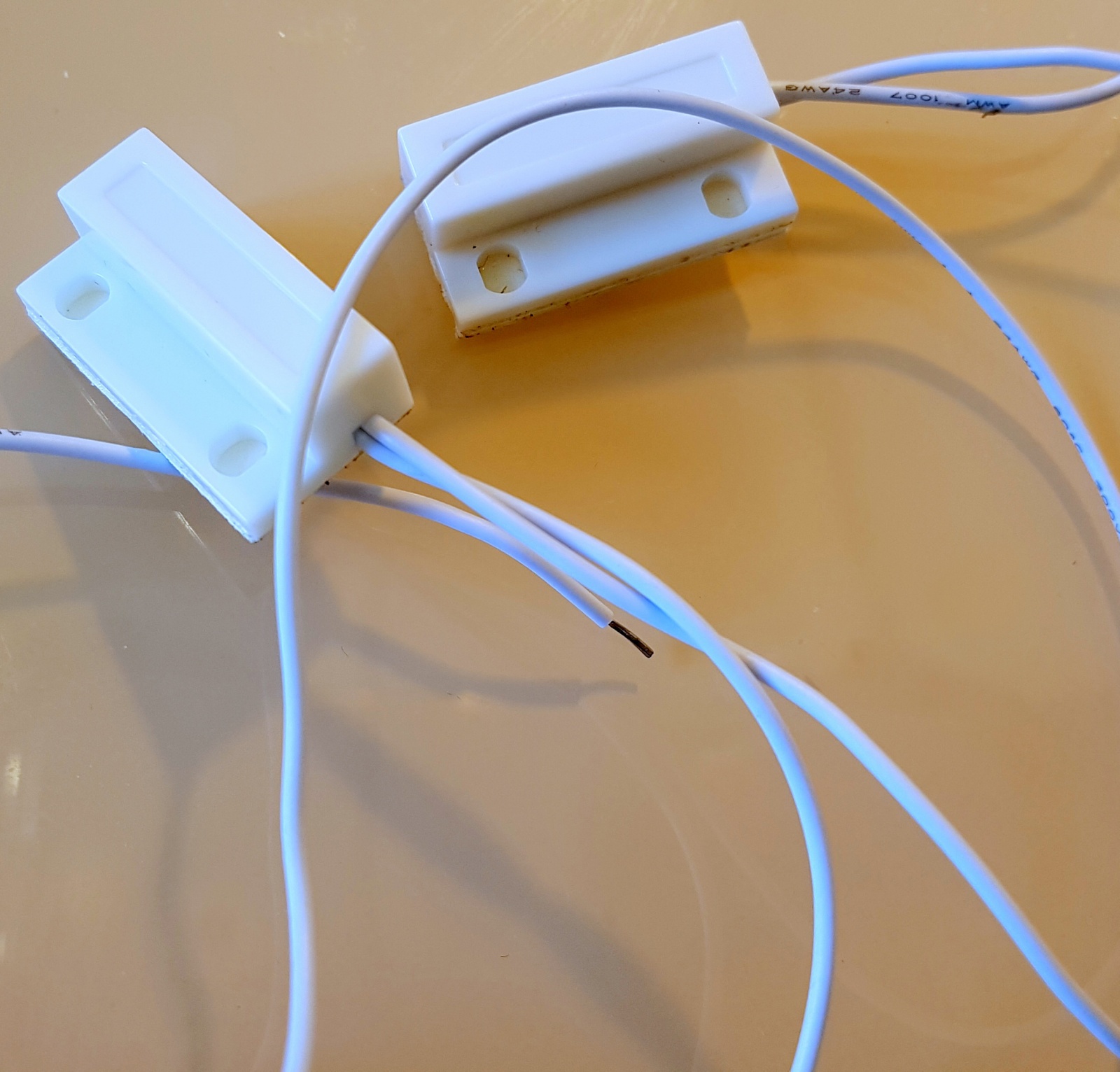

Про датчики:

Так как у нас осталось ручное управление, и мы не хотим впустую гонять двигатель, то необходимы датчики положения штор. Минимум необходим один датчик на одном конце, но лучше два. Можно использовать любой концевой, оптический и т.д., но я лично выбрал герконовый, т.к. приклеить неодимовый магнитик с другой стороны очень просто и работать должен стабильно и долговечно. Сами герконы я выбрал для эстетики уже в корпусе. Плюс предусмотрел настройку по расстоянию от вала. По высоте можно регулировать проставками.

Про конструкцию крепления:

Задача была спроектировать корпус максимально простой для изготовления на 3д принтере с минимальными доработками. Моделировал во Fusion 360. Комплектное крепление цепляется за верх окна, но такую конструкцию на FDM принтере будет трудно сделать с нужными требованиями по прочности, поэтому была придумана конструкция с одним винтом для регулировки.

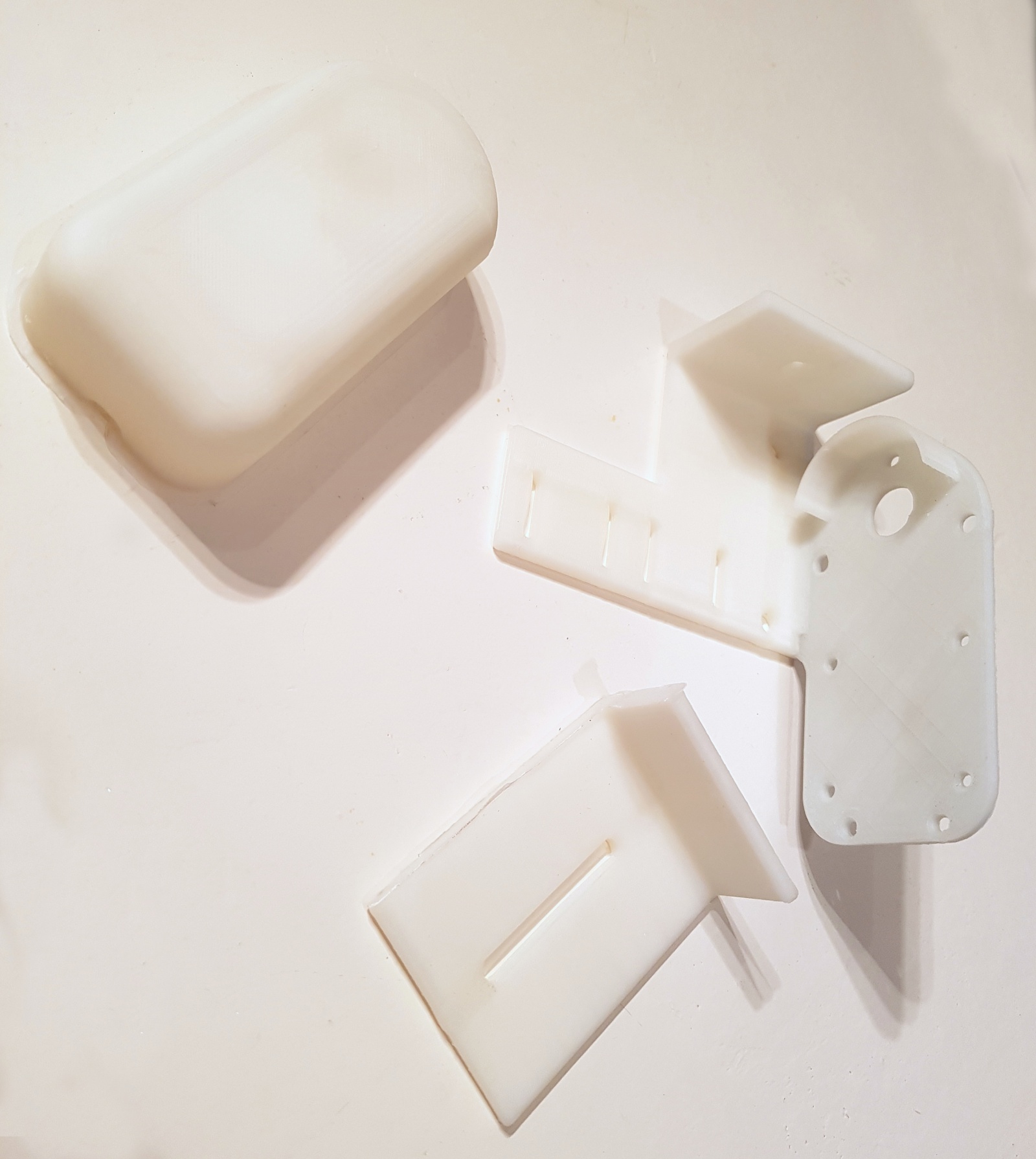

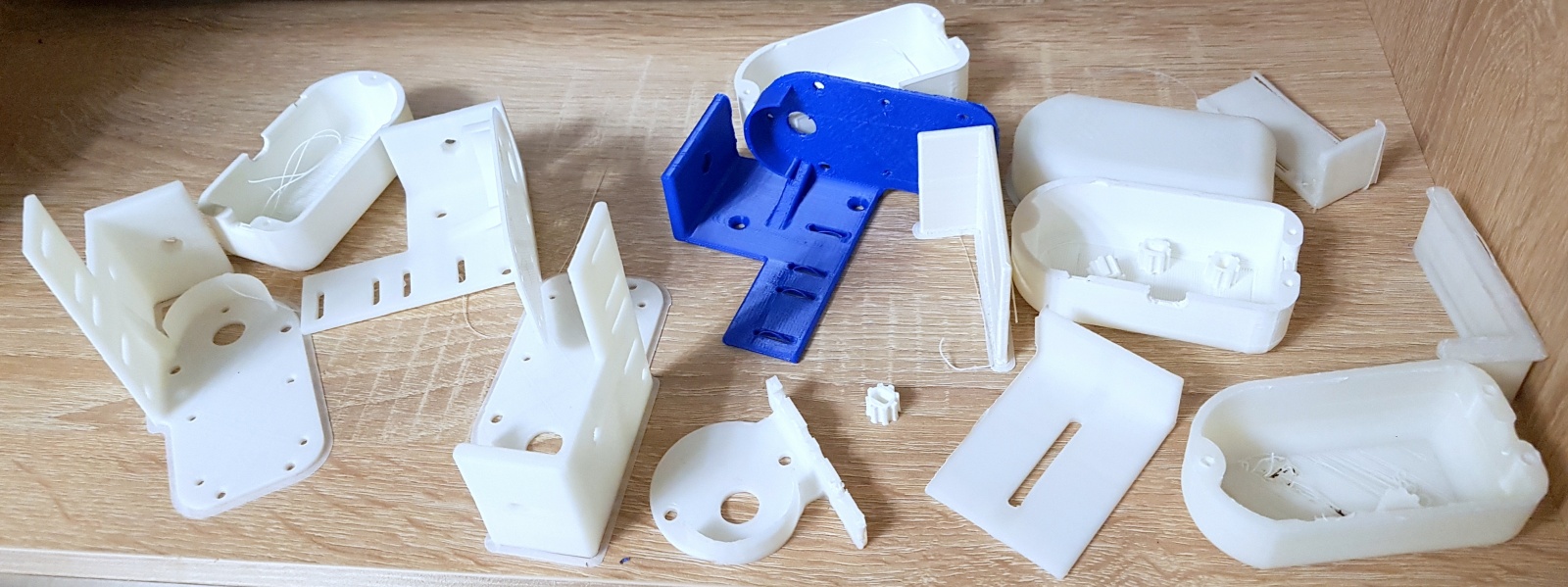

Итого получилось три детали для 3д-печати. Ссылка для скачивания 3д-моделей.

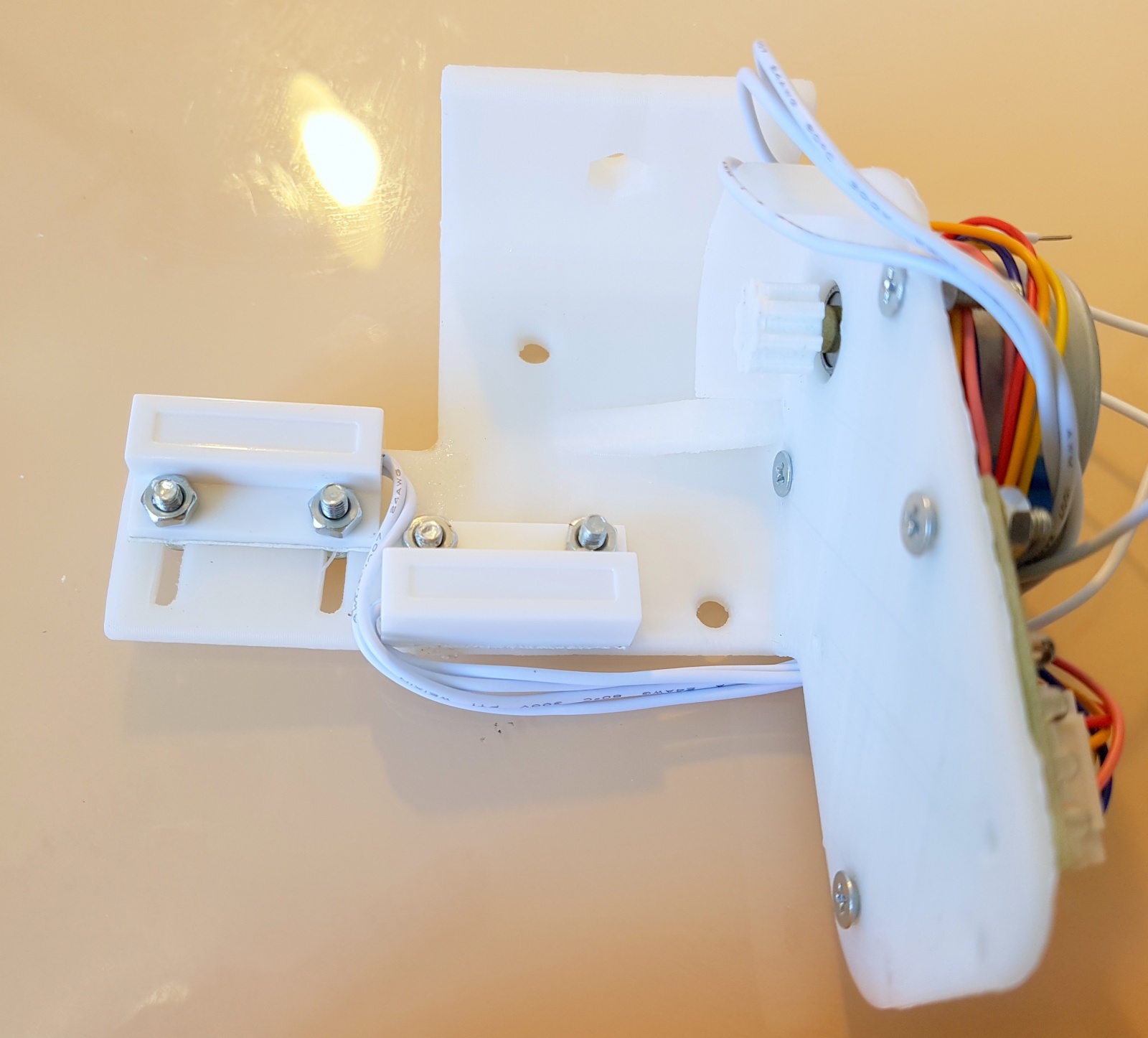

Основная часть для двигателя, платы управления на ULM2003, креплением герконов, двигателей, лески для стабилизации штор, и регулировочного винта.

Крышка для закрытия всего этого безобразия. Зажим или по-другому крюк.

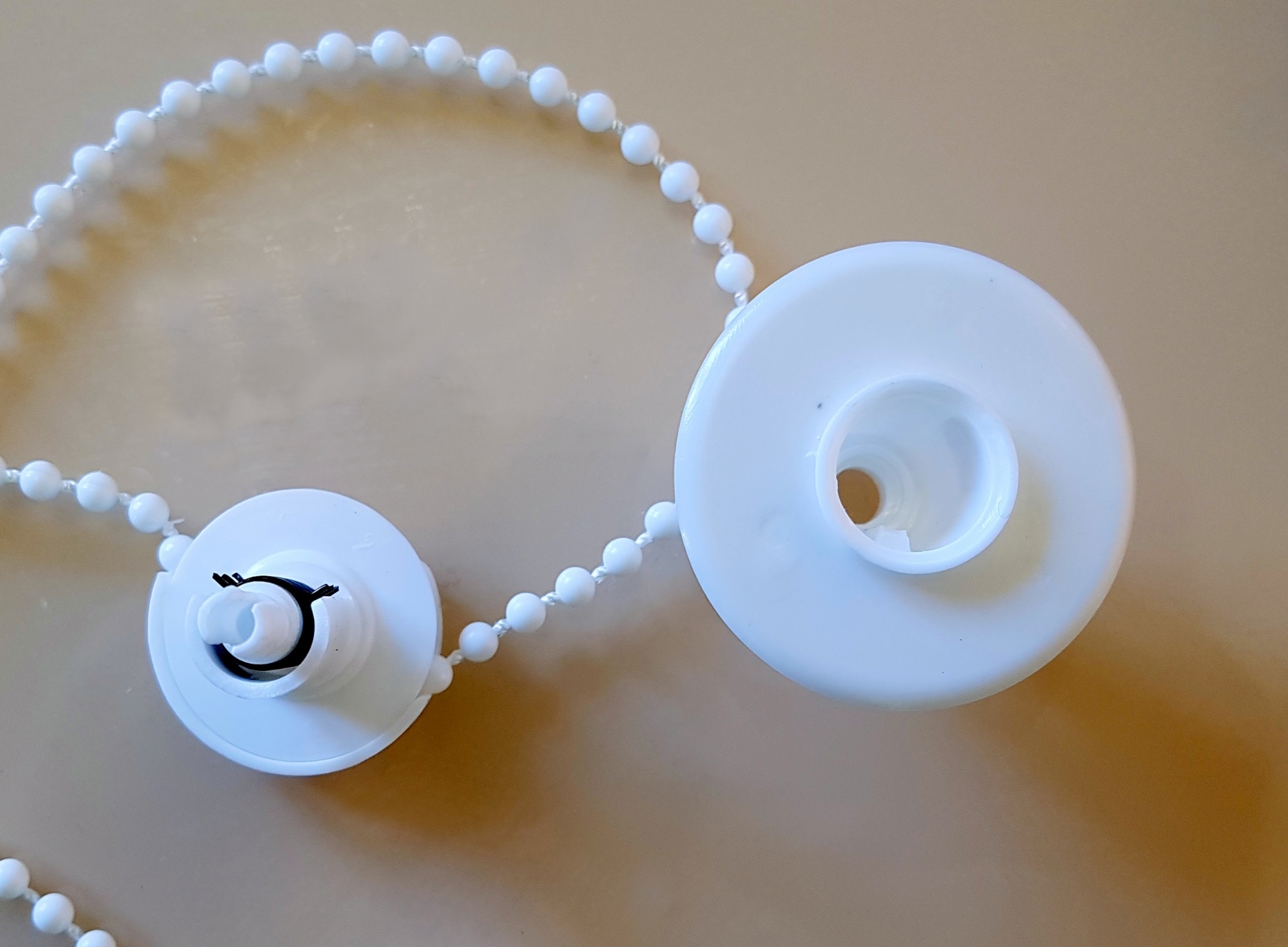

Сама консрукция штор содержит несколько пружин, которые работают как тормоз если тянуть за шторы(пружина затягивается) или отпускает если крутить за веревку.

Читать еще:  Как стирать рулонные жалюзи

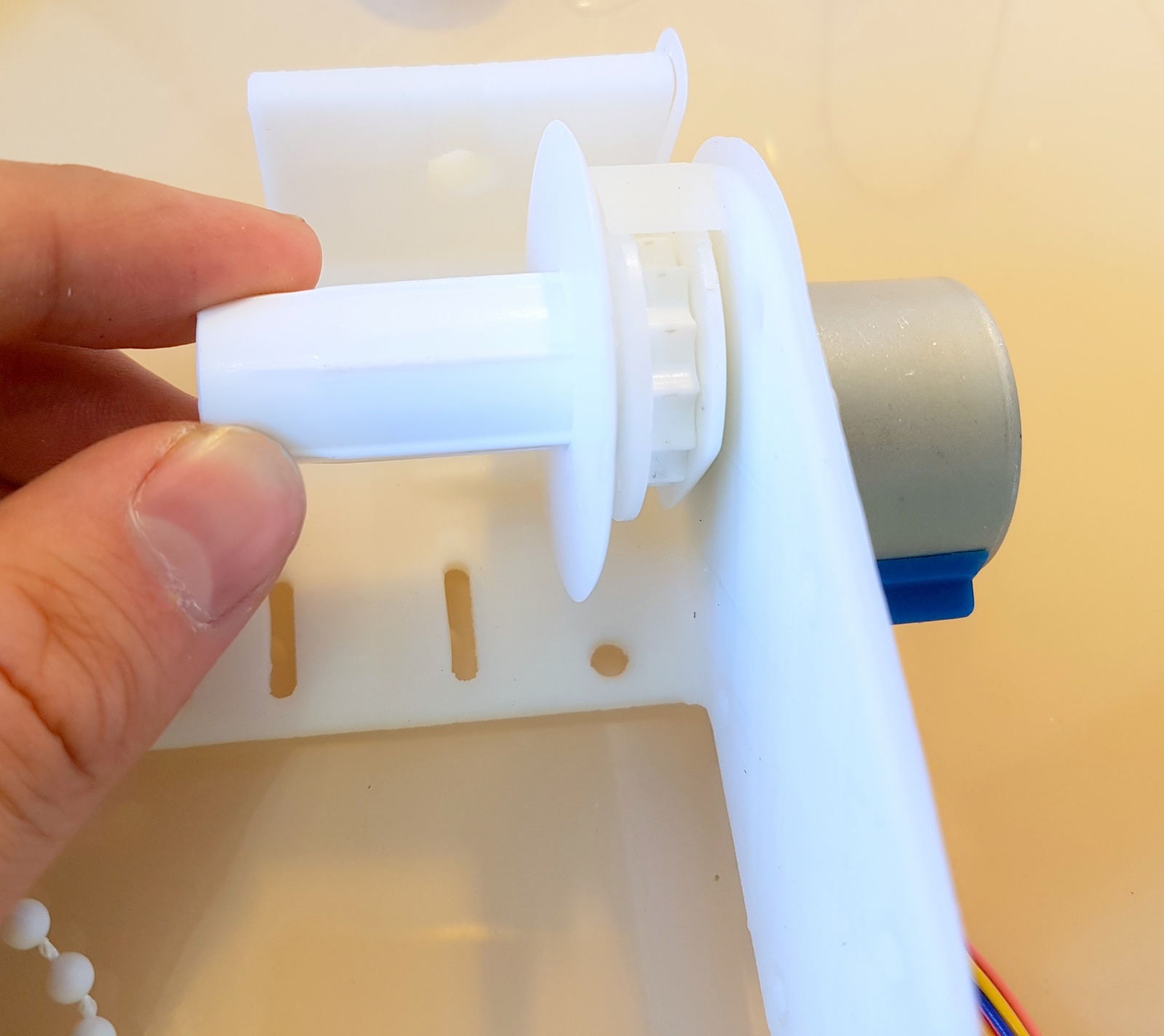

При сборке надо сделать одну доработочку: кусачками сломать ободок, который прикрывает веревку, т.к. теперь у нас есть свой неподвижный ободок, который не дает выпасть веревочке.

Управлять шаговым двигателем будет NodeMCU на ESP8266. Он выбран из-за дешевизны, наличия резервного канала wi-fi и на нем достаточно легко написать нужные скрипты. Если нужно больше чем две шторы или дополнительные датчики, то ножек микроконтроллера уже не хватит, можно посмотреть в сторону ESP32. (на фото esp32 не приведена, т.к. она в распределительной коробке)

Программная часть:

Среда разработки может быть любая. ESP32 может программироваться через Arduino IDE. Но я для себя выбрал Visual Studio Code из-за скорости, модульности и бесплатности. В этой среде можно разрабатывать почти под любые платформы (не только железо). Можно даже подключить IAR ARM.(но это уже совсем другая тема)

Задача программы простая:

Подключиться по Wi-fi
Подключиться к MQTT брокеру
Подписаться на топик
Управлять скоростью двух моторов
Следить за состоянием концевых датчиков
Отправлять брокеру текущие шаги

Исходники можно взять отсюда.(осторожно это самый первый быдлокод для пробы штор). В коде надо указать свой логин и пароль от wi-fi. А также параметры MQTT-брокера.

Заливаем программу и пробуем отправить первые данные через MQTTBox. Все работает! Как добавить шторы в систему home-assistant я напишу отдельную статью, если будет интересно всем.

Небольшое видео как это делалось:

Плюс выступление на какой стадии находится у меня умный дом.

Как сделать электропривод для карниза

Технология умного дома затрагивает и управление шторами. Карниз с электроприводом – оборудование, позволяющее управлять естественным светом, не вставая с дивана. Но не обязательно тратить деньги и покупать дорогую технику, можно сделать его самостоятельно. Все компоненты продаются в радиомагазинах, поэтому получится сильно сэкономить.

Принцип работы

При рассмотрении штор с электроприводом, можно заметить простую технологию, легко повторяемую дома.

Конструкция представляет собой привод, который крепится к жесткому алюминиевому профилю. Он требуется, чтобы создать опору для всей конструкции. Внутри располагается прочная стальная струна, которая соединяется с передвижной кареткой.

Электропривод подключен к каретке с помощью тросика. Начиная двигаться, трос передвигается и тем самым меняет расположение каретки. Одновременно на струне располагается и электроштора, которая также перемещается.

На некоторых моделях магазинных карнизов установлен таймер. Он позволяет задавать конкретное время открытия или закрытия штор на постоянной основе или периодически. В домашнем электрическом приводе для штор его также можно установить. Датчики и таймеры продаются отдельно и программируются с помощью любых сред.

Датчики освещения можно найти в китайских интернет-моллах или радиомагазинах. Это индикатор, который определяет уровень освещения в помещении и в соответствии с заданной программой определяет положение занавески.

Процесс сборки и монтажа

Электрический карниз для штор работает благодаря приводу, который осуществляет перемещение полотна по заданным координатам. Для этого требуется выполнить следующие инструкции.

Раздвижной электрокарниз собирается по следующей инструкции:

  1. Перед сборкой нужно найти все детали, а также убедиться, что все крепежные элементы присутствуют.
  2. Для установки потребуется алюминиевая опора. Лучше всего подойдет алюминиевый «П» образный профиль. Это доступный элемент, который может быть использован в системе автоматического карниза. В продаже есть профили разных параметров, подойдет 2х3 или имеющие подобные размеры.
  3. Слева встраивается привод. Лучше использовать готовый привод от автомобильного стеклоподъемника. Он дешев, продается в любом автомагазине, имеет малые размеры и подключается от 12 вольт, то есть можно использовать обычный блок питания.
  4. Справа монтируется каретка с колесиками.
  5. Между кареткой и приводным блоком натягивается трос. Можно воспользоваться обычной стальной бельевой веревкой или купить тросик в строительном магазине.

Ниже представлена схема сборки силовой части. Важно заметить, что для ее компоновки лучше использовать печатную или макетную плату. Для этого нужны навыки пайки и элементарное понимание работы электротехники.

На схеме ниже представлен также датчик определения освещения в помещении, в качестве которого подойдет фоторезистор. Он должен располагаться так, чтобы постоянно смотреть на улицу. Ему не должны препятствовать отливы, шторы, козырьки и прочие помехи.

Для управления используется обычный пульт. Он уже есть в готовых блоках управления, поэтому самостоятельно собирать его не нужно.

Лучше всего использовать радиопульт, который может работать из любой комнаты.

Подключить жалюзи можно двумя способами:

  1. Аккумуляторы. Удобством этого питания выступает отсутствие проводов. Но периодически аккумуляторы садятся и постоянный нагрев от солнца приведет к постепенной потере емкости.
  2. БП. Блок создаст постоянное напряжение без перебоев, но придется прятать провод и тянуть его к розетке.

Электропривод своими руками для жалюзи и ролл-штор

Если нет возможности использовать покупной двигатель для штор с электроприводом, возможно доработать уже существующие. Система моторчика — это электромагнитная комбинация двух катушек. Внутри них, при подаче электричества, создается электромагнитное поле, которое и вращает вал. Что делать в этой ситуации?

Сделать электрокарниз для римских штор можно на основе моторчика их электроотвертки и битодержателя, который продается отдельно в магазине.

Потребуется сделать несколько доработок:

  1. Снять корпус. Чтобы добиться компактности, достаточно просто разобрать корпус, там будет небольшая система из ротора и статера. Их требуется вытащить.
  2. Извлечь батареи. Элементы питания представляют собой несколько соединенных последовательно аккумуляторов. На место плюса и минуса припаиваются удлинители-провода.

Можно пойти дальше и изготовить электрошторы на собственном двигателе. Потребуется:

  1. Тонкий провод для намотки катушки (нужен специальный лакированный проводник);
  2. Ферритовый сердечник (Требуется в идеальной конструкции. Можно использовать любые другие немагнитные сердечники).
  3. Магнит.
  4. Провод.

В качестве сердечника можно использовать тубу шприца. На нее наматываются витками провод. Точных требований нет — чем больше, тем лучше. Чтобы установить вал, понадобится изготовить металлическую трубку и зафиксировать ее на опоре.

Подавая ток от изготовленной катушки, вал начнет крутиться. Полученный электрошторы нужно запитать от аккумулятора 18650 или внешнего БП.

Советы для домашних умельцев

Электрокарнизы для штор можно сделать самому, если требуется сэкономить. Но лучше придерживаться нескольких дополнительных правил.

  1. Двигатель должен быть реверсивным. То есть, привод должен иметь возможность обратного кручения. Нельзя использовать дешевые моторчики от игрушек, так как они могут вращаться только в одну сторону. Подойдут микромоторы для бормашинок, имеющие реверсивный ход.
  2. Дешевые моторчики лучше не использовать. Чем дешевле двигатель, тем ниже его качество. Это приведет к постоянному биению вала. Если изготавливается электрокарниз для римских штор, драпировка должна быть образована правильным образом. Поэтому биение вала недопустимо.
  3. Внутренняя изоляция. Мотор и плата могут иметь оголенные контакты, которые замкнутся о алюминиевую опору. Для этого можно использовать изоленту, жидкий компаунд или краску.
  4. Макетная плата. Небольшая печатная плата с прорезями и местами под пайку. Соединение между компонентами осуществляется с помощью проводов. Это лучше, чем навесной монтаж, так как снижает вероятность короткого замыкания.

Подробнее о сборке электрокарниза в видео.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
